Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | BMA-HF-Anschluss | Plattierung: | Vernickeln Sie,/das überzogene Gold |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | mit einer Breite von nicht mehr als 20 mm | Entwurfs-Standard:: | Iec 1169-33 |
| Typ: | Richtiger Winkel | Geschlecht: | Männlich |
| Markieren: | BMA-RF-Anschluss mit Goldplattierung,Vergoldete Flanschverbindung,BMA Männlicher HF-Anschluss |
||

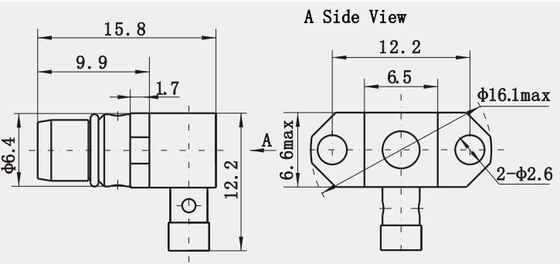

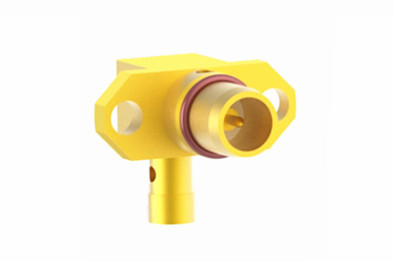

Goldplattierte BMA Männliche Rechteckflansche RF-Anschluss für Kabel CXN3506/MF108A
Die BMA-Serie ist eine Art Blind-Matte-Anschluss, der nach IEC1169-33 entwickelt und hergestellt wird.mit zuverlässigen Kontakten und überlegenen elektrischen EigenschaftenDer Vorteil dieses Steckers besteht darin, dass er axial und radial schweben kann, mit einem geringen Durchschnittsraum zwischen jedem Punktstecker und geringem Gewicht,mit einer Breite von mehr als 20 mm,Die BMA-Serie wird in Modulanschlüssen für Fahrgestellschränke weit verbreitet.mit einer Breite von mehr als 20 mm,.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, aus rostfreiem Stahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
Anwendung:
* Breitband
* Instrumentierung
* Telekommunikation
* Computer
* Übertragung
* Videosystemen
* Automobilindustrie
* Telekommunikation
* Drahtlose Industrie
* Messgeräte
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
