Produktdetails:
Zahlung und Versand AGB:
|
| Frequenzbereich: | DC~30GHz | Impedanz: | 50Ω |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Material: | Messing, Gold-Platte |
| Anwendung: | Audio/Vedio/Mikrowelle | VSWR: | ≤1.3 |
| Isolierwiderstand: | ≥2000MΩ | Isolierendes Medium: | PTFE |
| Markieren: | Audio-SMA-HF-Anschluss,Flanschmontage weiblicher SMA-Anschluss,Gleichspannung 30 GHz SMA-HF-Anschluss |
||
Die SSMA-Serie von RF-Koaxialanschlüssen sind miniaturisierte Versionen von SMA-Anschlüssen, die durch ihre kompakte Größe, breite Frequenzbandbreite und hohe Zuverlässigkeit gekennzeichnet sind.Sie werden in Anwendungen wie Luftfahrt und Mikrowellenkommunikation weit verbreitet.
Hauptmerkmale:
Kompakte Größe: Als kleinerer Push-On-Typ von HF-Koaxialanschlüssen eignet sich SSMP besonders für Raumbeschränkte Anwendungen.
Leichtgewicht: Durch ihr leichtes Design sind SSMP-Anschlüsse in Anwendungen, in denen die Verringerung des Gesamtgewichts von Geräten wichtig ist, nützlich.
Breiter Frequenzbereich: SSMP-Anschlüsse können über einen weiten Frequenzbereich arbeiten und sind somit für Breitbandanwendungen geeignet.
Einfach zu verbinden: Sie sind für eine schnelle Verbindung ausgelegt und eignen sich für eine dichte Verpackung zwischen HF-Modulen.
Robuste Konstruktion: Der innere Leiter und die Hülle bestehen üblicherweise aus Berylliumbronze mit Goldbeschichtung, die eine gute elektrische Leistungsfähigkeit und Korrosionsbeständigkeit gewährleistet.
Starke Stoßbeständigkeit: SSMP-Anschlüsse bieten eine hohe Schwingungsbeständigkeit und eignen sich daher für den Einsatz in mechanisch belasteten Umgebungen.
Spezifikation der SSMA-Rf-Anschlüsse:
| Elektronische und materielle Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 30 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| VSWR | ≤ 13 | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Zentralleiter | Männlich | BRass mit Goldplattierung |
| Weiblich | Beryllium Kupfer, vergoldet | |
| Schalen und andere Teile aus Metall | BRass mit Goldplattierung | |
| Passivierter Edelstahl | ||
| Kabelschleife | mit einer Breite von nicht mehr als 50 mm | |
| Isolator | PTFE | |
| Siegelring | Silikonkautschuk | |
| Kopplungsmoment | 00,5-0,7 N.m. | |
Anwendung:
Luft- und Raumfahrt: Die geringe Größe und die große Bandbreite der SSMA-Anschlüsse machen sie ideal für Luftfahrtanwendungen, bei denen strenge Anforderungen an Volumen und Gewicht der Ausrüstung gelten.bei gleichzeitiger Aufrechterhaltung leistungsstarker Kommunikationsverbindungen.
Drahtlose Kommunikation: SSMA-Anschlüsse eignen sich für Hochfrequenzbereiche, typischerweise bis DC bis 3 GHz, und spielen eine wichtige Rolle in drahtlosen Kommunikationsgeräten,besonders bei Anwendungen, bei denen Miniaturanschlüsse erforderlich sind.
Mikrowellenkommunikation: Sie werden auch häufig in der Mikrowellenkommunikation eingesetzt, da sie Frequenzen bis zu 20 GHz unterstützen können, was für Mikrowellenkommunikations- und Messgeräte unerlässlich ist.
Prüfgeräte: Bei Prüfgeräten sorgen SSMA-Anschlüsse für eine präzise Signalübertragung, insbesondere in Hochfrequenz-Testumgebungen, in denen ihre Leistung bis zu 34 GHz erreichen kann.Dies macht sie zu einer idealen Wahl für Hochleistungsprüfgeräte..
Fernsehgeräte: SSMA-Anschlüsse werden in Rundfunkgeräten eingesetzt, da sie stabile Verbindungen bereitstellen und eine hochwertige Übertragung von Rundfunksignalen gewährleisten.
Produktkatalog:
| HF-Adapter |
| SMA-HF-Anschluss |
| SSMP-HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |

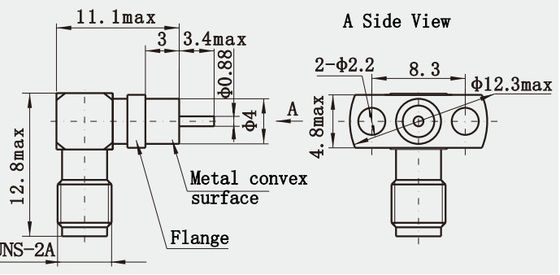

Schnittstellenabmessungen:
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
