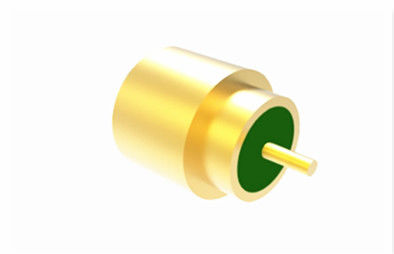

Hermetisch abgedichteter ASMP-HF-Stecker für Leiterplattenmontage mit vollständiger Rastung

Hermetisch abgedichteter ASMP-Stecker für Leiterplattenmontage, RF-Stecker, Voller Einrastmechanismus

Der ASMP ist ein innovativer Blindsteck-RF-Stecker, der das gleiche strukturelle Design und die gleiche Anwendungsmethode wie der SMP aufweist. Er verfügt über eine Außenabmessung, die etwa 22 % größer ist als die des SMP, was zu einer Erhöhung der Übertragungsleistung um fast 30 % bis 50 % führt. Der ASMP eignet sich besonders gut für Board-to-Board-Verbindungen, dichte modulare Montage und Anwendungen mit hohen Leistungsanforderungen. Der männliche SMP-Stecker ist in zwei Schnittstellentypen erhältlich – voller Einrastmechanismus und glatter Lauf – während der weibliche Stecker eine einzige Schnittstelle hat, die mit beiden Arten von männlichen Steckern kompatibel ist.

Merkmale:

1. Blindsteckverbindung: Das Design des ASMP-Steckers ermöglicht eine Blindsteckverbindung, die auch in Umgebungen mit eingeschränkter Sicht oder Zugang, wie z. B. in dicht gepackten Leiterplatten, eine einfache und genaue Verbindung ermöglicht.
2. Kompatibilität: Trotz seiner größeren Größe behält der ASMP-Stecker die Kompatibilität mit dem bestehenden SMP-Stecker-Ökosystem bei und ermöglicht so eine einfache Integration in bestehende Systeme, die möglicherweise bereits SMP-Stecker verwenden.
3. Schnittstellenoptionen: Die männlichen SMP-Stecker-Schnittstellentypen, voller Einrastmechanismus und glatter Lauf, sind auch in ASMP erhältlich und bieten Flexibilität bei den Steckkonfigurationen.
4. Board-to-Board-Anwendungen: Aufgrund seines Designs und seiner Leistungsfähigkeit eignet sich der ASMP-Stecker besonders gut für Board-to-Board-Verbindungen, bei denen der Platz oft knapp ist und Hochleistungssignale effektiv geleitet werden müssen.

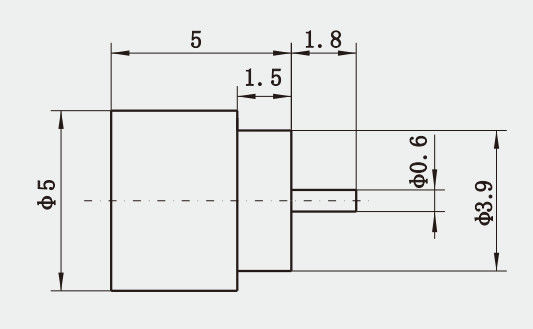

Umrisszeichnung von
Hermetisch abgedichteter ASMP-Stecker für Leiterplattenmontage, RF-Stecker, Voller Einrastmechanismus


Installationsanleitung:



HINWEIS:
Wir haben über 1.000 Arten von SMP-Buchsen-Stecker-Adaptern zur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
kontaktieren Sie uns bitte für vollständige Kataloge. Kundenspezifische Abmessungen werden akzeptiert.

Produktkategorie:
1. RF-Steckverbinder, Adapter (DC bis 110 GHz)
2. RF- und Wellenleiter-Kabelbaugruppen
3. Wellenleiter-zu-Koax-Adapter
4. Integrierte (RF & DC) Steckverbinder
5. Mikro-Rechteck-Steckverbinder (J30J, Micro D-sub)
6. Glas-Metall-Hermetiksiegel, Header, Durchführungen (RF & DC)
7. Mikrowellen-Drehgelenke
8. ODM-Produkte
