Edelstahl vernickelter SMA-Buchse RF-Steckverbinder mit Mikrosteg
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| Hervorheben: | Vernickelter SMA-Buchse-Steckverbinder,SMA-HF-Anschluss aus Edelstahl,SMA-Buchse Mikrosteg RF-Steckverbinder |
||
Edelstahl Nickelbeschichtet SMA Buchse RF-Steckverbinder mit Mikrostreifen
Die SMA-Serie ist ein kompakter Hochfrequenz-HF-Koaxialsteckverbinder, der gemäß MIL-C-39012 entwickelt und hergestellt wurde. Er zeichnet sich durch geringe Größe, große Bandbreite und überlegene elektrische Leistung aus. Als einer der am häufigsten verwendeten HF-Koaxialsteckverbinder in verschiedenen Bereichen der Mikrowellenkommunikation und Messtechnik können unsere Hochleistungs-SMA-Steckverbinder bis zu 20 GHz betrieben werden.
Spezifikation:
Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC~18GHz | |
| Nennspannung | 335VRMS* | |
| Dielektrikum Spannungsfestigkeit | 1000VRMS* | |
| Isolationswiderstand | ≥5000MΩ | |
| Mittenwiderstand | Mittelleiter | ≤3.0mΩ |
| Außenleiter | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Material- und mechanische Eigenschaften: | |||
| Mittelleiter | Stecker | Messing | Vergoldet |
| Buchse | Berylliumbronze | Vergoldet | |
| Elastischer Kontakt | Berylliumbronze | Nickelbeschichtet | |
| Gehäuse/Hülle | Messing | Vergoldet | |
| Gehäuse/Hülle | Edelstahl | Passiviert | |
| Isolator | PTFE | ||
| Dichtring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Drehmoment | 0.79~1.13N.m | ||
| *Andere Materialien und Oberflächenbeschichtungen können kundenspezifisch angepasst werden | |||

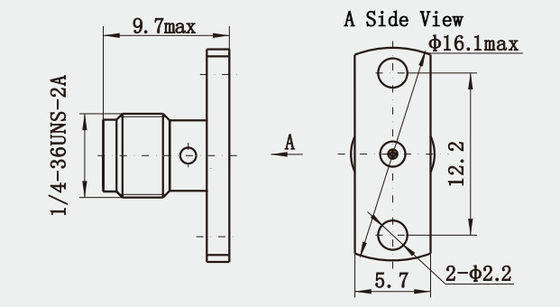

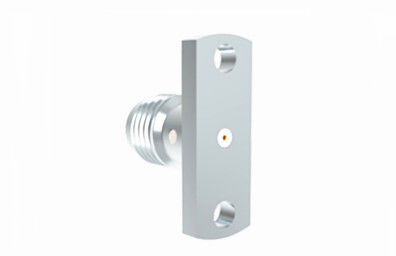

Umrisszeichnung und weitere Bilder von
Edelstahl Nickelbeschichtet SMA Buchse RF-Steckverbinder mit Mikrostreifen:
(Einheit: mm)
Vorteile:
1. Hervorragende elektrische Leistung: Innerhalb seines Betriebsfrequenzbereichs bietet ein SMA-Steckverbinder einen geringen Rückflussverlust (gute Impedanzanpassung), einen geringen Einfügungsverlust und ein gutes Stehwellenverhältnis (VSWR).
2. Mechanische Stabilität: SMA-Steckverbinder verwenden einen Gewindekupplungsmechanismus, der eine starke Verbindungsstabilität und Wiederholbarkeit gewährleistet.
3. Korrosionsbeständigkeit: Die Verwendung von Edelstahlmaterial verleiht SMA-Steckverbindern eine hohe Korrosionsbeständigkeit, wodurch sie für Außenbereiche oder raue Umgebungen geeignet sind.
Anwendung:
1. Mikrowellen-Kommunikationssysteme: In Punkt-zu-Punkt- und Satellitenkommunikationssystemen werden SMA-Steckverbinder für die Hochleistungs-Signalübertragung verwendet.
2. Prüfgeräte: SMA-Steckverbinder sind häufig in HF-Prüfgeräten wie Netzwerkanalysatoren und Spektrumanalysatoren zu finden, da sie Hochfrequenzsignale ohne übermäßigen Einfügungsverlust verarbeiten können.
3. Radar- und Navigationssysteme: In Radarsystemen und GPS-Navigationsanwendungen können SMA-Steckverbinder zum Anschluss von Antennen und anderen Hochfrequenzkomponenten verwendet werden.
Produktkatalog:
| HF-Adapter |
| SMA/SSMA RF-Steckverbinder |
| SMP/SSMP RF-Steckverbinder |
| TNC RF-Steckverbinder |
| N-Typ RF-Steckverbinder |
| MCX/MMCX RF-Steckverbinder |
| BNC RF-Steckverbinder Millimeterwellen-Steckverbinder (2,4 mm, 2,92 mm) |
| HF-Kabelkonfektionen |
| Hohlleiter zu Koaxialadapter |
| Glas-Metall-Hermetikdichtungen |
| J30J-Serie-Steckverbinder |
| Mikrowellen-Drehgelenke |
HINWEIS:
Wir haben über 10.000 Arten von SMA Steckverbindern und Adaptern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
