Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SMA-HF-Anschluss | Füllung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Versuchen: | ≤ 13 | Typ der Montage: | Flanschmontage |
| Betriebsspannung: | 335V r.m.s am Meeresspiegel | Frequenzbereich: | DC zu 18GHz |
| Körper: | aus rostfreiem Stahl | Geschlecht: | Jack/Frau |
| Markieren: | Vernickelte HF-Steckverbindung,SMA-Frauen-HF-Steckverbinder,Mikrostrip RF Jack Steckverbinder |
||

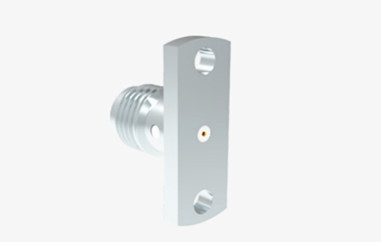

Edelstahl Nickelplattierte SMA weibliche HF-Steckverbindung mit Mikrostrip
Der SMA RF-Koaxialanschluss, ein kompakter und hochfrequenter Typ, der gemäß MIL-C-39012 entwickelt wurde, verfügt über einen geringen Formfaktor, eine breite Bandbreite,außergewöhnliche mechanische und elektrische EigenschaftenEs ist der am weitesten verbreitete koaxiale HF-Anschluss, der in der Mikrowellenkommunikation, Mikrowellenmessgeräten,und verschiedene andere SektorenDie Leistungskonnektoren unserer Firma in dieser Serie sind auf Frequenzen bis 20 GHz ausgelegt.
Spezifikation der SMA-Rf-Anschlüsse:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Schnittstelle nach | Die in Absatz 1 genannte Regelung gilt nicht. |
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Einsetzungsverlust | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Kontaktzentrum Widerstand | ≤ 3mΩ |
| Außenkontaktresistenz | ≤ 2mΩ |
| Paarungszyklen | ≥ 500 |
| Temperaturbereich | -65-+165°C |
Material- und mechanische Eigenschaften:
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Vergoldete Messing |
| Weiblich | Sn-P Bronze Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze Nickelplattiert | |
| Schalen und andere Metallteile | mit einer Breite von nicht mehr als 50 mm | |
| Passivierung aus Edelstahl | ||
| Schrumpfhemmen | mit einer Breite von nicht mehr als 50 mm | |
| Zugdrehmoment der Verbindung | 00,79-1,13 N.m. | |
| Haltbarkeit | 500 Zyklen | |
| Siegelring | Silikonkautschuk | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | |

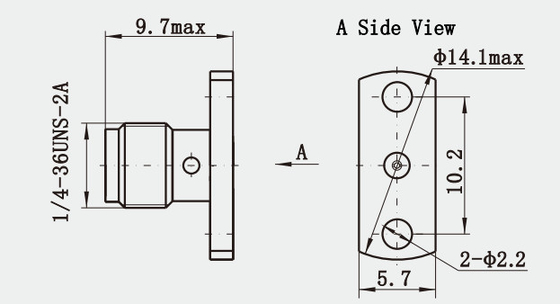

Entwurf der SMA-HF-Koaxverbindungen:
Hauptmerkmale:
1. Weite Anwendung: SMA-Anschlüsse werden in Mikrowellenkommunikation, Radarsystemen, Prüfgeräten, Satellitenkommunikation,und andere Bereiche, die eine Miniaturisierung und Hochfrequenzleistung erfordern.
2. Schnittstellenarten: SMA-Anschlüsse verfügen häufig über eine Vielzahl von Schnittstellenarten, einschließlich gerader Durchläufe, 90-Grad-Biegungen und Geschlechtervariationen, um unterschiedliche Schaltkreisdesignbedürfnisse zu erfüllen.
3- Materialien und Beschichtung: Neben der Karosserie aus EdelstahlDer Zentralleiter und die Kontakte können mit Gold oder anderen leitfähigen Materialien beschichtet werden, um den Kontaktwiderstand zu reduzieren und die Verbindungssicherheit zu verbessern.
4. Anpassungsfähigkeit an die Umwelt: SMA-Anschlüsse können sich an verschiedene Temperaturen und Umgebungsbedingungen anpassen,Obwohl der spezifische Temperaturbereich je nach Konstruktion und Materialwahl des Herstellers variieren kann.
Anwendungen:
1Wireless Communication Base Stations: SMA-Anschlüsse werden verwendet, um Antennen mit Sendern und Empfängern beim Bau und der Wartung der drahtlosen Kommunikationsinfrastruktur zu verbinden.
2Laboratorien und Forschung: Bei wissenschaftlichen Experimenten und HF-Forschung werden SMA-Konnektoren zum Bau und Testen von Hochfrequenz-Schaltungen verwendet.
3. HF-Module und -Karten: Bei der Herstellung von HF-Modulen, Konvertern und zugehörigen Platinen können SMA-Anschlüsse als Schnittstelle zwischen Modulen oder von Karten zu Antennen dienen.
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Verwandte Produkte:
1) Hermetisch versiegelte weibliche SMA-HF-Anschlüsse
| Modell Nr. | Anmerkung |
| SMA ((M) -KFD | Hermetisch |
2) Weibliche Schachtleiste Rechtswinkel-Lötmontage SMA-Anschluss
| Modell Nr. | L | Anmerkung |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Ich weiß.Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
