Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | SSMA Rf Conector | Füllung: | aus rostfreiem Stahl |
|---|---|---|---|
| Geschlecht: | Männlich | Impedanz: | 50Ω |
| Häufigkeit: | Gleichspannung ~ 18 GHz | Haltbarkeit: | 500 Zyklen |
| Anwendung: | Kommunikation | ||
| Markieren: | RF-Anschluss aus Edelstahl,SSMA Männlicher HF-Anschluss,HF-Anschluss für Kabel CXN3506/MF108A |
||

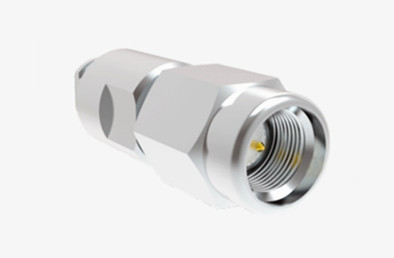

Der koaxiale RF-Anschluss der SSMA-Serie ist eine verkleinerte Version des SMA-Anschlusses.Dieser Stecker wird in verschiedenen Bereichen weit verbreitet., einschließlich Luftfahrt, Luft- und Raumfahrt und Mikrowellenkommunikation.
Spezifikation der SSMA-Rf-Anschlüsse:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektronische und materielle Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| VSWR | ≤ 13 | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Zentralleiter | Männlich | mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Beryllium Kupfer, vergoldet | |
| Schalen und andere Teile aus Metall | mit einer Breite von nicht mehr als 15 mm | |
| Passivierter Edelstahl | ||
| Kabelschleife | mit einer Breite von nicht mehr als 50 mm | |
| Isolator | PTFE | |
| Siegelring | Silikonkautschuk | |
| Kopplungsmoment | 00,79 -1,13 N.m. | |

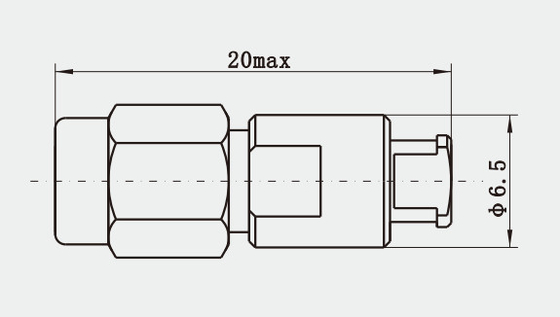

Umriss Zeichnung: Einheit: mm
Hauptmerkmale:
1. Miniaturisiertes Design: Der SSMA-Anschluss ist eine verkleinerte Version des SMA-Anschlusses, geeignet für raumbeschränkte Umgebungen wie Luftfahrt, Luft- und Raumfahrt und tragbare Geräte.
2. Breite Bandbreitenleistung: SSMA-Anschlüsse können eine breite Bandbreite von Frequenzen verarbeiten, die typischerweise Signale von DC bis 18 GHz oder sogar höher abdecken.
3Hohe Zuverlässigkeit: Die Edelstahlkonstruktion bietet eine hervorragende Korrosionsbeständigkeit und mechanische Festigkeit, was die Zuverlässigkeit und Haltbarkeit des Steckers in rauen Umgebungen gewährleistet.
Anwendung:
1Luft- und Raumfahrt: Bei Flugzeugen und Raumfahrt, bei denen Größe und Gewicht entscheidende Faktoren sind, werden SSMA-Anschlüsse häufig für Satellitenkommunikation, Avionik, Elektronik,und Navigationssysteme.
2. Mobilfunk: Bei mobilen Geräten wie Mobiltelefonen und Tablets können SSMA-Anschlüsse verwendet werden, um Antennen und HF-Module zu verbinden.
3. Prüfgeräte: Bei HF-Prüf- und Messgeräten sorgen SSMA-Anschlüsse für Signalintegrität und Wiederholbarkeit, die häufig zur Verbindung von Prüfgeräten mit dem zu prüfenden Gerät verwendet werden.
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
