SSMA weibliche goldbeschichtete Messing-RF-Koaxialverbindung für Kabel CXN3506/MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| Hervorheben: | SSMA-Frauen-RF-Koaxialanschluss,Vergoldete RF-Koaxialverbindung,Messing-Koaxialstecker Rfs |
||

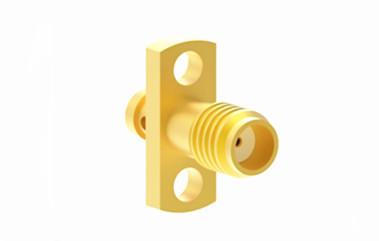

SSMA Buchse, vergoldet, Messing, HF-Koaxialstecker für CXN3506/MF108A Kabel
Der HF-Koaxialstecker der SSMA-Serie ist eine miniaturisierte Ableitung des SMA-Steckers, der sich durch seine kompakte Größe, den breiten Frequenzbereich und die hohe Zuverlässigkeit auszeichnet. Er findet in Bereichen wie Luftfahrt, Raumfahrt und Mikrowellenkommunikation weit verbreitet Anwendung.

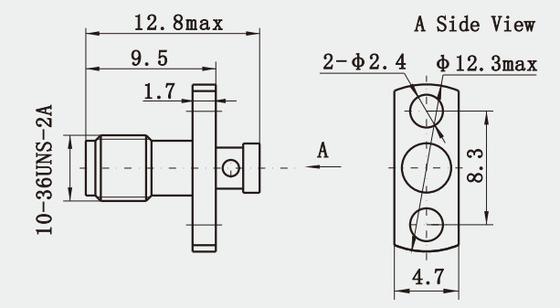

Außenansicht:
Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.
Spezifikation von SSMA HF-Steckverbindern:
Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.
| Elektrische und Materialeigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC~18GHz | |
| Nennspannung | 250 VRMS (maximal auf Meereshöhe) | |
| Dielektrische Spannungsfestigkeit | 750 VRMS (maximal auf Meereshöhe) | |
| VSWR | ≤1.3 | |
| Isolationswiderstand | ≥5000MΩ | |
| Innenleiter | Stecker | Messing vergoldet |
| Buchse | Berylliumkupfer vergoldet | |
| Gehäuse und andere Metallteile | Messing vergoldet | |
| Edelstahl passiviert | ||
| Kabelmantel | Messing nickelbeschichtet | |
| Isolator | PTFE | |
| Dichtungsring | Silikonkautschuk | |
| Anzugsdrehmoment | 0.79 -1.13 N.m | |
Hauptmerkmale:
1. Gute elektrische Leistung: Sie zeichnen sich durch geringe Rückflussdämpfung und geringe Einfügedämpfung aus, was eine klare Signalübertragung gewährleistet.
2. Physische Größe: SSMA-Steckverbinder sind physisch klein, was ihren Einsatz in kompakten Designs erleichtert.
3. Kompatibilität: SSMA-Steckverbinder werden in der Regel mit 50-Ohm-Koaxialkabeln verwendet und können mit anderen Arten von kleinen HF-Steckverbindern kompatibel sein.
Anwendung:
1. Mikrowellenkommunikation: In Mikrowellenverbindungen und drahtloser Infrastruktur werden SSMA-Steckverbinder zum Anschluss von Komponenten verwendet, die Signale senden und empfangen.
2. Instrumentierungs- und Steuerungssysteme: Sensoren und Aktoren, die in der industriellen Automatisierung und Prozesssteuerung eingesetzt werden, können SSMA-Steckverbinder verwenden.
3. GPS-Anwendungen: Antennenanschlüsse in Global Positioning System (GPS)-Geräten verwenden oft SSMA-Steckverbinder.
HINWEIS:
Wir haben über 10.000 Arten von SSMA-Steckverbinder-Adaptern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
