Produktdetails:
Zahlung und Versand AGB:
|
| Füllung: | mit einer Breite von mehr als 20 mm, | Impedanz: | 50Ω |
|---|---|---|---|
| Bescheinigung: | Einheitliche Kennzeichnung | Nichtleiter: | PLF |
| Typ: | Rf-Adapter | Geschlecht: | Von Mann zu Mann |
| Haltbarkeit: | 500 Zyklen | ||
| Markieren: | 1.0mm Männlich-Männlich-HF-Adapter,HF-Adapter mit Edelstahlanschluss |
||

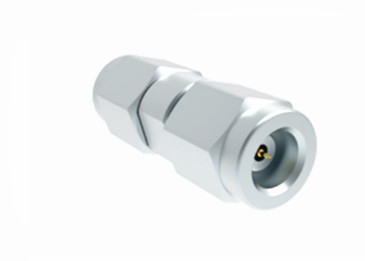

Integrität und Langlebigkeit 1,0 mm Männlich-Männlich-HF-Adapter
Der 1.0-Serienanschluss ist ein leistungsstarker Millimeterwellenanschluss mit Betriebsfrequenzen von bis zu 110 GHz.LeichtbauDieser zuverlässige Stecker bietet Vorteile wie kleine Größe, leichte Konstruktion und ultrahohe Frequenzfähigkeiten.Es eignet sich für die Verwendung in Millimeterwellenkommunikations- und Radarsystemen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | |
| Impedanz | 50Ω |
| Frequenzbereich | DC ~ 110GHz |
| Dielektrika Spannungswiderstand | 250VRMS* |
| Widerstand gegen Isolierung | ≥5000 MΩ |
| VSWR | ≤ 1,1 + 0,005f |
| Qualitätsgrad | Hochleistungsgrad |
| Material- und mechanische Eigenschaften | |
| Zentralleiter | BerylliumBronze GAltplattiert |
| Außenleiter | BerylliumBronze GAltplattiertPassivierung aus Edelstahl |
| IsolierungDElektrische | PLF |
| Temperaturbereich | -55 ~ +125°C |
Merkmal
* In Prüfsystemen beeinflusst die Qualität des Steckers direkt die Signalübertragungsqualität; die Auswahl eines hochwertigen Steckers ist daher entscheidend für die Gewährleistung der Prüfgenauigkeit.
* In Anbetracht der unterschiedlichen Anforderungen verschiedener Prüfumgebungen ist die Wahl des richtigen Steckers für die Gewährleistung der Prüfgenauigkeit unerlässlich.
* Mit fortschreitender Technologie für drahtlose Kommunikation müssen die Prüfgeräte ständig aufgerüstet werden, um höhere Frequenzen und Bandbreiten zu unterstützen, was höhere Anforderungen an die Leistung der Steckverbinder stellt.

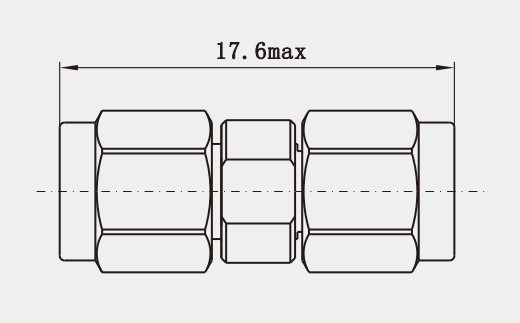

Umriss Zeichnung (mm) und Bild von
Integrität und Langlebigkeit 1,0 mm Männlich-Männlich-HF-Adapter
Anwendung:
* Bei der Auswahl eines 1,0 mm HF-Koaxialanschlusses sollten Parameter wie das Standwellenverhältnis und der Rücklaufverlust berücksichtigt werden, um eine hohe Präzision und Effizienz bei der Prüfung zu gewährleisten.
* Für Forscher, die sich mit drahtlosen Kommunikations- und Wahrnehmungsstudien befassen,Das Verständnis der Leistungsmerkmale und der anwendbaren Szenarien verschiedener Verbindungsarten kann ihnen helfen, die richtigen Prüfkomponenten besser auszuwählen..
* Vor der Durchführung von Prüfungen sollten gründliche Kalibrierungen und Leistungsprüfungen der Geräte durchgeführt werden, um die Genauigkeit und Zuverlässigkeit der Prüfresultate zu gewährleisten.
Produktkatalog:
| HF-Adapter |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Kabelbaugruppen |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
mit einer Leistung von mehr als 1000 W
1. 1,0 mm weiblicher zu weiblicher HF-Adapter
(Modellnummer: 1.0-KK)
2. 1,0 mm Männlich-Männlich-HF-Adapter
(Modellnummer: 1.0-JJ)
Anmerkung:
Wir haben über 10.000 Arten vonAdapterWenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
