Produktdetails:
Zahlung und Versand AGB:
|
| Artikel: | Millimeterwellen-Steckverbinder | Geschlecht: | Weiblich |
|---|---|---|---|
| Material: | Edelstahl | Schlüsselwörter: | Verbindungsstücke 1,85 Millimeter MMW |
| Füllung: | Passiviert | Anwendung: | RF |
| Körpergestaltung: | Gerade. | ||
| Hervorheben: | 1.85mm weiblicher HF-Anschluss,RF-Anschluss aus Edelstahl,MF125A Kabel-HF-Anschluss |
||

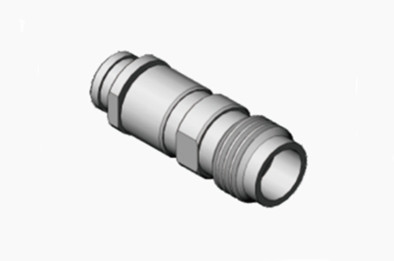

MMW-Serie 1,85 mm weiblicher RF-Anschluss aus Edelstahl für Kabel MF125A
Spezifikation:
|
Elektronische und materielle Eigenschaften |
||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 67 GHz | |
| Nennspannung | 170 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 500 VRMS (höchstes Meeresspiegel) | |
| VSWR | ≤ 1,05+0,005f | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Zentralleiter | Männlich |
Berylliumbronze mit Goldplattierung |
| Weiblich | Berylliumbronze mit Goldplattierung | |
| Schalen und andere Teile aus Metall |
Messing/Edelstahl-Goldplattiert/passivisiert |
|
| Isolator | PLF | |
| Siegelring | Silikonkautschuk | |
| Kopplungsmoment | 00,79 -1,13 N.m. | |

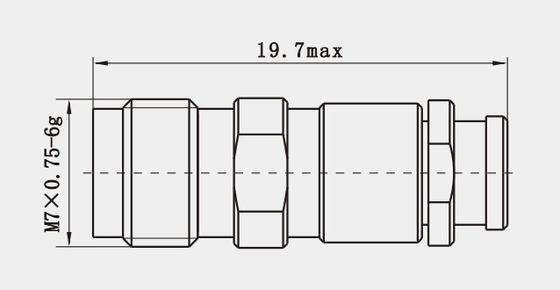

Weitere Bilder von MMW Serie 1.85mm weiblicher Edelstahl-RF-Anschluss für MF125A-Kabel:
Eigenschaften:
1- Hochfrequenz-Fähigkeiten:
Der 1,85mm-Anschluss ist für Millimeterwellenbänder mit Betriebsfrequenzen von bis zu 65 GHz oder höher ausgelegt.
Die Hochfrequenzleistung profitiert von der Verwendung von Luft als Isolator, wodurch der Signalverlust reduziert und die Übertragungsleistung gesteigert wird.
2- Kompatibilität:
Dieser Anschluss ist für die Kompatibilität mit dem 2.4mm-Anschluss konzipiert und bietet eine große Austauschbarkeit.4 mm-Anschlüsse in verschiedenen Systemen und Instrumenten.
3. Körperliche Eigenschaften:
Der 1,85mm-Anschluss ist kompakt und leichtgewichtig, was ihn für den Einsatz in räumlich begrenzten Umgebungen wie Satellitenkommunikation und tragbare Prüfgeräte geeignet macht.
Kleine Größe und geringes Gewicht bieten auch Vorteile in Situationen, in denen ein geringeres Gewicht der Ausrüstung erforderlich ist.
Anwendung:
1Wireless-Kommunikation
In modernen drahtlosen Kommunikationssystemen, insbesondere in Millimeterwellenbanden wie der 5G-Infrastruktur, werden 1.85mm-Anschlüsse aufgrund ihrer Hochfrequenz-Unterstützungseigenschaften weit verbreitet.Sie werden zur Übertragung von Daten mit hoher Geschwindigkeit eingesetzt, die eine geringe Netzlatenz und eine breite Bandbreite gewährleistet.
Diese Steckverbinder werden auch in Verbindungseinrichtungen von Basisstationen eingesetzt, wo die Handhabung großer Datenmengen und gleichzeitig die Sicherstellung der Signalstabilität und -zuverlässigkeit von entscheidender Bedeutung ist.
2Luft- und Raumfahrt:
In Satellitenkommunikationssystemen verknüpfen 1,85mm-Anschlüsse die Hochfrequenzsignalübertragungsgeräte zwischen Satellitenlast und Bodenstationen.Diese Steckverbinder müssen extremen Temperaturschwankungen und Strahleneffekten standhalten..
Die Elektronik an Bord von Raumfahrzeugen, wie Datenverarbeitungseinheiten und Navigationssysteme, setzt ebenfalls auf diesen leistungsstarken Stecker, um die Integrität und Effizienz des Systems zu gewährleisten.
