K2.92 Funkverbinder aus Edelstahl für Kabel CXN3506/MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Material: | Edelstahl | Geschlecht: | Weiblich |
|---|---|---|---|
| Produktbezeichnung: | 2.92mm, K-Typ, SMK | Schlüsselwörter: | Gerätesteckverbinder des Flansch-2-holes |
| Artikel: | Millimeter-Wellen-Verbindungsstück | Füllung: | Passiviert |
| Anwendung: | RF | Isolator: | PTFE |
| Hervorheben: | MF108A RF-Anschluss aus Edelstahl,CXN3506 Kabel-HF-Anschluss,Weiblicher RF-Anschluss aus Edelstahl |
||

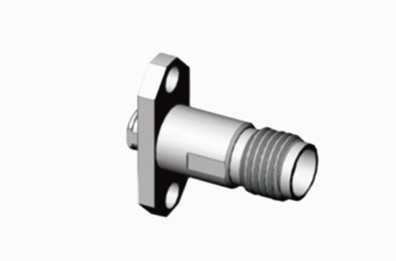

K2.92 Funkverbinder aus Edelstahl für Kabel CXN3506/MF108A
Der K-Typ, auch bekannt als 2.92-Typ-Anschluss, ist ein häufig verwendeter Millimeterwellenanschluss mit einer Frequenz von bis zu 40 GHz.5 Produkte der Serie 5 und übernimmt eine LuftoberflächeDer K-Typ-Anschluss ist klein, leicht, häufig und zuverlässig.

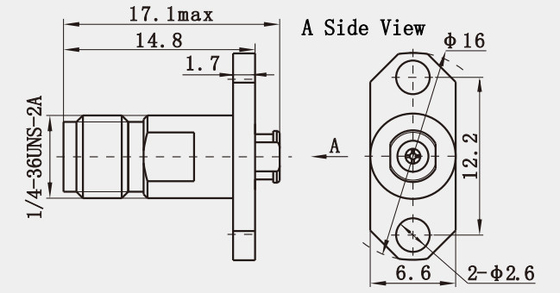

Umriss Zeichnung:
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
andere 2,92 mm männliche weibliche HF-Anschluss:
|
Teilnummer
|
Beschreibung
|
|
K-KFD38
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD76G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD8
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD9 |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Eigenschaften:
1Struktur und Material:
- Die Hauptkarosserie ist integriert und verhindert so leckages Modell.
- Der Außenleiter besteht aus Edelstahl, was die Haltbarkeit und Korrosionsbeständigkeit erhöht.
- Der Zentralleiter besteht aus Beryllium Kupfer mit Goldbeschichtung, was eine gute elektrische Leistung und langfristige Stabilität gewährleistet.
2Elektrische Eigenschaften:
- Die charakteristische Impedanz beträgt 50Ω, geeignet für eine Vielzahl von HF-Anwendungen.
- Der Frequenzbereich ist breit, von DC bis 40 GHz, um den Bedarf von Hochfrequenzanwendungen zu erfüllen.
- Das Niederspannungs-Stand-Wave-Ratio (VSWR), weniger als 1,15 bei 40 GHz, sorgt für eine effiziente Signalübertragung.
Anwendung:
1. Radartechnik: Aufgrund seines hohen Frequenzbereichs und seiner geringen Einsatzverluste wird der K2.92-Anschluss in Radarsystemen zur Übertragung von Hochfrequenzsignalen verwendet.Gewährleistung der Genauigkeit und Zuverlässigkeit von Radarausrüstungen.
2Elektronische Kriegsführung: Im Bereich der elektronischen Kriegsführung, K2.92 Steckverbinder werden verwendet, um verschiedene Hochfrequenzgeräte zu verbinden, um effektive elektronische Störungs- und Störungsbekämpfungsfunktionen zu erreichen.
3. Satellitenkommunikation: Aufgrund seiner hervorragenden elektrischen Leistung und mechanischen Eigenschaften wird der K2.92-Konnektor in Satellitenkommunikationssystemen zum Anschließen von Antennen und Empfängern verwendet,Sicherstellung einer stabilen Signalübertragung.
