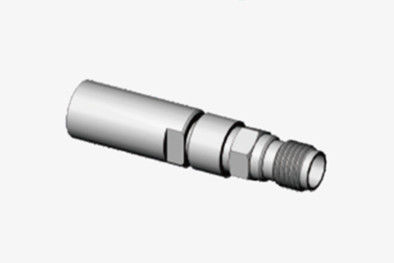

Millimeterwelle K2.90mm weiblicher RF-Anschluss aus Edelstahl für Kabel MF540A

                Millimeter Wave K2.90mm Female Stainless Steel RF Connector for MF540A Cable

K-Typ (2,92mm,SMK) Millimeterwellen-Steckverbinder, auch 2,92mm-Steckverbinder genannt. Es ist einer der beliebtesten Meterwellen-Steckverbinder. Der breite Frequenzbereich reicht bis zu 40 GHz. Sie können mit SMA- und 3,5-mm-Steckverbindern gepaart werden.

Diese K-Typ (2,92mm,SMK) Steckverbinder verwenden eine Luft-Schnittstelle, was sie klein, leicht und sehr zuverlässig in der Verbindung macht, etc.

Hochpräzise 50-Ohm-Koaxialsteckverbinder mit einer 2,92-mm- (Buchse) Schnittstelle sind für allgemeine HF- und Mikrowellenanwendungen konzipiert. Diese Hochleistungssteckverbinder werden in verschiedenen Test- und Messumgebungen eingesetzt, von der zellularen bis zur Satellitenkommunikation, und gewährleisten eine ordnungsgemäße Geräte- und Kabelverbindung. Diese aus langlebigem Edelstahl gefertigten Steckverbinder sind für den wiederholten Gebrauch ausgelegt. Sie verfügen über ein Luftdielektrikum und eine verlustarme Kunststoff-Mitteladerunterstützung.


Spezifikation (mm):

Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.

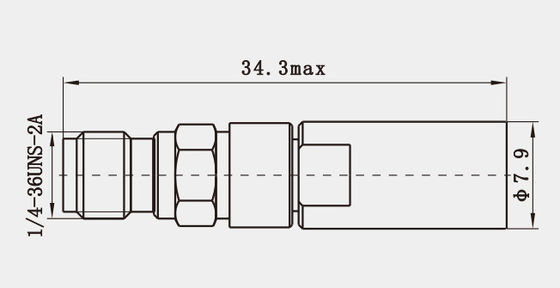

Umrisszeichnung von Millimeter Wave K2.90mm Female Stainless Steel RF Connector for MF540A Cable (mm):

Merkmale :

1. Niedriger VSWR und geringer Einfügungsverlust: Durch die Vorteile von Luftdielektrikum-Übertragungsleitungen weist der 2,92-mm-Steckverbinder einen niedrigen Stehwellenverhältnis (VSWR) und einen minimalen Einfügungsverlust auf. Dies führt zu reduzierten Energieverlusten während der Signalübertragung und bewahrt die Signalintegrität.

2. Kompakte Größe: Im Vergleich zu anderen Arten von HF-Steckverbindern, wie z. B. 3,5-mm-/SMA-Steckverbindern, ist der 2,92-mm-Steckverbinder kleiner und kompakter. Sein miniaturisiertes Design macht ihn ideal für den Einsatz in platzbeschränkten Anwendungen, wie z. B. tragbaren Prüfgeräten und Leiterplatten mit hoher Dichte.

3. Gute Kompatibilität: Das Design des 2,92-mm-Steckverbinders berücksichtigt die Kompatibilität mit SMA- und 3,5-mm-Steckverbindern. Obwohl es einige Unterschiede zwischen ihnen gibt, können sie unter bestimmten Umständen miteinander verbunden werden, was den Ingenieuren mehr Flexibilität bietet.

Anwendung(mm):

1. Radarsysteme: Sowohl in militärischen als auch in zivilen Radarsystemen spielt der 2,92-mm-Steckverbinder eine entscheidende Rolle bei der Verbindung von Antennen, Transceiver-Modulen und anderen wichtigen Komponenten. Seine Zuverlässigkeit und seine geringen Verlustcharakteristiken gewährleisten eine optimale Leistung und Genauigkeit des Radarsystems.

2. Test- und Messgeräte: Für Instrumente wie Netzwerkanalysatoren, Spektrumanalysatoren und Signalgeneratoren erleichtert der 2,92-mm-Steckverbinder die Verbindungen zwischen Prüfanschlüssen und zu prüfenden Geräten. Seine Präzision und Stabilität verbessern die Genauigkeit der Messergebnisse.

3. Luft- und Raumfahrtindustrie: In den Luft- und Raumfahrtsektoren wird der 2,92-mm-Steckverbinder in Flugzeugen, Satelliten und Raumfahrzeugen für Kommunikations-, Navigations- und Steuerungssysteme eingesetzt. Seine Fähigkeit, Vibrationen, Stößen und extremen Temperaturen standzuhalten, gewährleistet einen konstanten Betrieb in anspruchsvollen Weltraumumgebungen.
