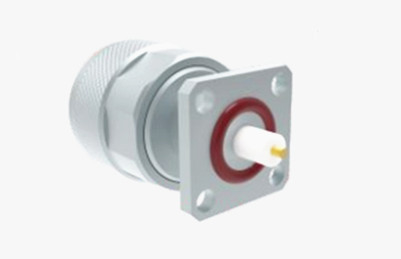

N Männliche 4-Loch-Flanzen-RF-Koaxialverbindung mit Isolierungskonvexe Oberfläche
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Geschlecht: | Männlich |
| Modell: | N-JFD94 | Frequenzbereich: | DC~11GHz |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,N Männlicher Koaxiale RF-Anschluss,Isolierung Konvexe Oberfläche RF Koaxialanschluss |
||
N Männliche 4-Loch-Flanzen-RF-Koaxialverbindung mit Isolierungskonvexe Oberfläche
Der Stecker der N-Serie entspricht der Norm MIL-C-39012 und verfügt über ein Gewindeverbindungskonzept, bei dem Luft als Medium verwendet wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie Präzisions-N-Typen-Anschlüsse von Elite Electronic erweitern diesen Bereich noch weiter auf 18 GHz und sind mit verschiedenen Arten von HF-Kabeln kompatibel.und Breitfrequenzbandbreite, finden diese Steckverbinder umfangreiche Anwendungen in Bereichen wie Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Telekommunikation, Mikrowellenmessungen und mehr.Zusätzlich, dient der Stecker der N-Serie als weit verbreitete Prüfschnittstelle in Messgeräten.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 2,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

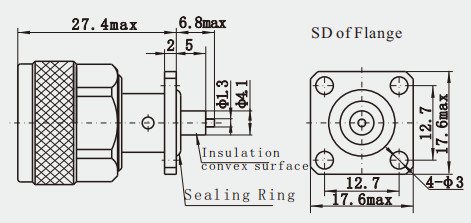

Detaillierte Zeichnung
Eigenschaften:
1. Konstruktionsbau: Der N-Typ-Anschluss verwendet eine Gewindeverbindung, die sich dreht und für eine schnelle und zuverlässige Verbindung verriegelt.Dieses Design ermöglicht es dem Stecker, eine stabile Verbindung auch in Vibrations- oder Stoßumgebungen aufrechtzuerhaltenDie Struktur ist in der Regel in männlich oder weiblich unterteilt, und der Stil hat eine Standardpolarität oder eine umgekehrte Polarität.
2- Frequenzbereich: N-Anschlüsse unterstützen eine breite Bandbreite von Signalfrequenzen von 0 bis 11 GHz und verbesserte Typen können sogar bis zu 18 GHz abdecken,die es in der Lage macht, die Bedürfnisse einer Vielzahl von HF-Anwendungen zu erfüllen.
3. ELEKTRISCHE Leistung: Der Anschluss des Typs N weist eine gute elektrische Leistung auf, einschließlich geringer Verluste und hoher Abschirmung. Er besteht aus hochwertigen Materialien und einem präzisen Herstellungsprozess,mit einem Schwerpunkt von mehr als 0,01 mm,, die die Effizienz und Qualität der Signalübertragung verbessern.mit einer Breite von mehr als 20 mm,.
Übersetzt von DeepL.com (kostenlose Version)
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anwendungen:
1Wireless-Kommunikationsgeräte: N-Anschlüsse spielen eine wichtige Rolle im Bereich der drahtlosen Kommunikation, sie können eine stabile und effiziente Signalübertragung ermöglichen.Unterstützung einer breiten Frequenzpalette, um die Bedürfnisse von Mobilfunk-Basisstationen und drahtlosen Netzen zu decken.
2. Automobilelektronik: In der Automobilindustrie werden N-Typenanschlüsse zum Anschließen verschiedener Sensoren verwendet.Steuerungssysteme und Infotainmentsysteme zur Gewährleistung der Zuverlässigkeit und Stabilität der Datenübertragung.
3Medizintechnik: Der Bereich der Medizintechnik hat äußerst hohe Anforderungen an Anschlüsse.Verbindungen des Typs N werden aufgrund ihrer guten elektrischen Leistungsfähigkeit und mechanischen Festigkeit in medizinischen Bildgebungsgeräten und anderen kritischen medizinischen Geräten verwendet.
Übersetzt von DeepL.com (kostenlose Version)
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
