Hochleistungs-N-Männliche Flanschmontage Mikro-Streifen-RF-Koaxialanschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Geschlecht: | Männlich |
| Modell: | N-JFD95 | Frequenzbereich: | DC~11GHz |
| Hervorheben: | Hochleistungs-RF-Koaxialanschluss,Mikroband-RF-Koaxialanschluss |
||

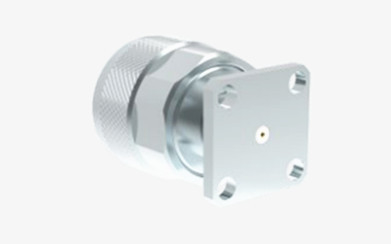

Hochleistungs-N-Männliche Flanschmontage Mikro-Streifen-RF-Koaxialanschluss
N-Typ-Anschlüsse sind Gewinde-Koaxialanschlüsse, die für eine optimale Antivibrationsleistung und überlegene elektrische Eigenschaften mit einem typischen Frequenzbereich von bis zu 11 GHz ausgelegt sind.Unsere leistungsstarken N-Typ-Anschlüsse erweitern diesen Bereich auf 18 GHz.Sie sind mit verschiedenen Arten von HF-Kabeln kompatibel und werden in Industriezweigen wie Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellen und digitale Kommunikation weit verbreitet.sowie in Prüf- und Messgeräten.
Wir bieten Anpassungsmöglichkeiten für verschiedene Arten von N-Typ-Anschlüssen und Adaptern, um spezifische Kundenanforderungen zu erfüllen.Optionen für die Befestigung von Flanschen oder Schotte, können wir unsere Produkte auf Ihre genauen Spezifikationen zugeschnitten.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 2,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

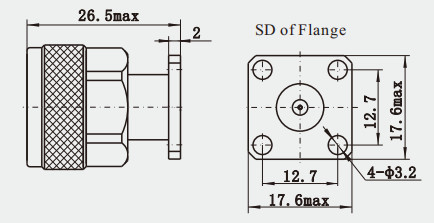

Detaillierte Zeichnung
Eigenschaften:
1Mechanische Festigkeit: Der N-Typ-Anschluss besteht aus Metallmaterial mit guter elektrischer Leitfähigkeit und mechanischer Festigkeit.aber spielt auch die Rolle der Befestigung und Schutz der inneren TeileDarüber hinaus bietet sein kompakter Aufbau und seine hervorragende Leistung eine zuverlässige Verbindungslösung für die Übertragung verschiedener HF-Signale.
2. Anwendungsbereiche: N-Anschlüsse werden in der Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowellenkommunikation, digitaler Kommunikation, medizinischer Ausrüstung und anderen Bereichen weit verbreitet.Aufgrund seiner hervorragenden elektrischen Leistung und mechanischen Festigkeit, ist es besonders für Bereiche geeignet, die eine hohe Leistung, eine gute HF-Leistung und die Arbeit mit größeren Koaxialkabeln erfordern.
3. Kompatibilität: N-Anschlüsse sind mit vielen Arten von Kabeln kompatibel, einschließlich halbstarker Kabel und flexibler Kabel usw., was sie in praktischen Anwendungen breiter anwendbar macht.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anwendungen:
1. Mikrowellenkommunikation: Im Bereich der Mikrowellenkommunikation werden N-Konnektoren verwendet, um Mikrowellenübertragungsleitungen zu verbinden, um eine effiziente Signalübertragung zu gewährleisten und den Signalverlust zu reduzieren.
2Digitale Kommunikation: Digitale Kommunikationssysteme erfordern eine schnelle und genaue Datenübertragung.und N-Typ-Anschlüsse liefern die notwendigen Verbindungslösungen zur Gewährleistung der Datenintegrität und der Übertragungsgeschwindigkeit.
3. Mikrowellenmessung: Bei Mikrowellenmessgeräten werden N-Typ-Anschlüsse zum Anschließen des Prüfgeräts an die Prüfvorrichtung verwendet.und deren präzise Anschlussleistung ist für die Genauigkeit der Messergebnisse entscheidend.
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
