N-JB3G-2 Frequenzbereich DC-11GHz Edelstahl-Lötklemmen RF-Koaxialanschluss für 3 halbflexible Kabel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Koaxiale RF-Steckverbinder des Typs N | Plattierung: | mit einer Breite von mehr als 20 mm, |
|---|---|---|---|
| Geschlecht: | Männlich | Frequenzbereich: | DC~11GHz |
| Modell: | N-JB3G-2 | Impedanz: | 50Ω |
| Hervorheben: | RF-Koaxialanschluss aus Edelstahl,DC-11GHz-RF-Koaxialanschluss |
||

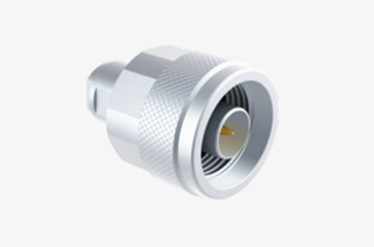

N Männliche Edelstahl-Lötklemme RF-Koaxialanschluss für 3#-Halbflexikabel
N-Typ-Anschlüsse sind durch ihre robusten Anti-Vibrations-Eigenschaften und ausgezeichneten elektrischen Eigenschaften bekannte, gewöhnlich in einem Frequenzbereich von 11 GHz betriebene Gewinde-Koaxialanschlüsse.Allerdings, können unsere fortschrittlichen Modelle Frequenzen bis zu 18 GHz unterstützen. Diese Steckverbinder sind vielseitig und mit verschiedenen Arten von HF-Kabeln kompatibel, so dass sie in Industriezweigen wie der Luftfahrt,Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Kommunikation sowie Prüf- und Messgeräte.
Wir bieten Anpassungsdienste für eine Vielzahl von N-Typ-Anschlüssen und Adaptern an, um spezifische Kundenanforderungen zu erfüllen.Optionen für die Befestigung von Flanschen oder Schotte, können wir unsere Produkte an Ihre individuellen Bedürfnisse anpassen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing, Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

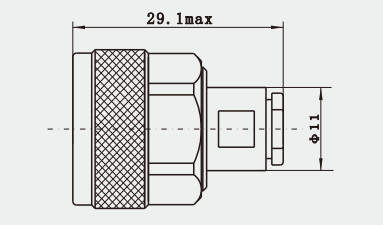

Detaillierte Zeichnung
Eigenschaften:
1. Breitbandübertragung: unterstützt eine breite Bandbreite von Signalfrequenzen von 0 bis 11 GHz.
2. Niedriger Verlust: Durch die Einführung hochwertiger Materialien und eines präzisen Herstellungsprozesses ist der Verlust während der Signalübertragung extrem gering.die zur Verbesserung der Effizienz und Qualität der Signalübertragung beiträgt.
3. hohe Abschirmung: die Hülle besteht in der Regel aus Metall mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
4. Starke Haltbarkeit: Nach spezieller Behandlung und Prüfung kann es unter rauen Umgebungsbedingungen (wie hohe Temperatur, niedrige Temperatur, Feuchtigkeit usw.) stabil arbeiten.) und hat eine lange Lebensdauer.
5. Einfache Bedienung: Durch die Verwendung von Gewindeverbindungen lassen sich die Steckverbinder leicht und schnell verbinden und auseinandernehmen.und eignet sich für eine Vielzahl von Außenumgebungen.
Gute Kompatibilität: Kompatibel mit vielen Arten von Kabeln, einschließlich Halbsteifkabeln und flexiblen Kabeln usw., wodurch sie in praktischen Anwendungen breiter anwendbar ist.
Anwendungen:
1. Drahtlose Kommunikationsgeräte: Koaxalsteckverbinder des Typ N spielen in drahtlosen Kommunikationsgeräten eine wichtige Rolle für die Verbindung und Übertragung von HF-Signalen.Aufgrund der breiten Bandbreite der Übertragung, geringer Verlust, hohe Abschirmung und Haltbarkeit, kann es den hohen Anforderungen an drahtlose Kommunikationsgeräte an die Signalübertragungsqualität gerecht werden.
2Luft- und Raumfahrt: Im Luft- und Raumfahrtbereich spielen auch RF-Koaxialanschlüsse des Typs N eine Schlüsselrolle.und einen stabilen Arbeitszustand aufrechterhalten, um die Zuverlässigkeit der Signalübertragung sicherzustellen.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
