Edelstahl-Lötklemme N Weiblicher Koaxialanschluss für 2 Halbstarre / flexible Kabel Frequenzbereich DC-11GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Koaxiale RF-Steckverbinder des Typs N | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KFB2G-15 | Geschlecht: | Weiblich |
| Hervorheben: | Semi-starre N-Frauenkoakxialanschluss,DC-11GHz N weiblicher Koaxialanschluss,Edelstahl-N-Frauenkoakxialanschluss |
||
N Weibliche Edelstahl-Lötklemme RF-Koaxialverbindung für 2#halbstarres/flexibles Kabel
N-Typenanschlüsse sind Coax-Kopplungen mit Gewinde, die für ihre robusten Anti-Vibrations-Eigenschaften und ihre hervorragenden elektrischen Eigenschaften bekannt sind.Diese Steckverbinder sind vielseitig, kompatibel mit verschiedenen Arten von HF-Kabeln und weit verbreitet in der Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Übertragungen und Prüf- und Messgeräte.
Wir bieten Anpassungsdienste für eine breite Palette von N-Typenanschlüssen an, um spezifische Kundenanforderungen zu erfüllen.
Wir bieten Anpassungsdienste für eine Vielzahl von N-Typ-Anschlüssen und Adaptern an, um spezifische Kundenanforderungen zu erfüllen.Optionen für die Befestigung von Flanschen oder Schotte, können wir unsere Produkte an Ihre individuellen Bedürfnisse anpassen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

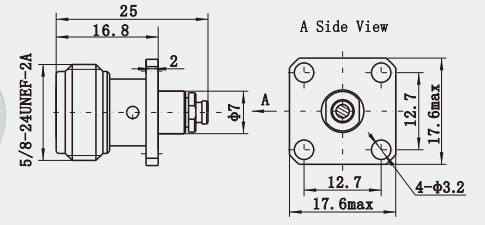

Detaillierte Zeichnung
Eigenschaften:
1. Endmethode
Schnappschlag.
Schrumpfen/schälen.
Feldwechselbarer Typ.
Schweißt oder gelötet/gelötet.
2. Formklassifizierung
Gerade oder in rechtem Winkel.
4-Loch-Flanz-Typ, Einpresstyp, Schottentyp, 2-Loch-Paneeltyp, 4-Loch-Paneeltyp oder Nicht-Fit-Typ.
Anwendungen:
1. Luft- und Raumfahrt: Im Luft- und Raumfahrtbereich spielen auch N-Typ-RF-Koaxialverbindungen eine Schlüsselrolle.und einen stabilen Arbeitszustand aufrechterhalten, um die Zuverlässigkeit der Signalübertragung sicherzustellen.
2. Radarsystem: Da die koaxalen RF-Anschlüsse des Typs N einen Signalfrequenzbereich von bis zu 18 GHz unterstützen, werden sie auch in Radarsystemen weit verbreitet.Es kann die Nachfrage von Radarsystemen für Hochfrequenzsignalübertragung erfüllen.
3- Prüfgeräte: Auch koaxiale HF-Anschlüsse des Typs N sind ein unverzichtbarer Bestandteil von Prüfgeräten.Durch die vielfältigen Anschlussmethoden und die gute Kompatibilität ist es in der Lage, den Anforderungen verschiedener Prüfszenarien gerecht zu werden..
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
