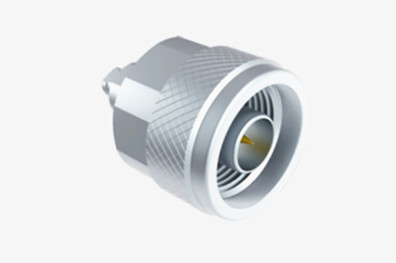

N-Typ-Lötklemm-RF-Koaxialanschluss für Kabel CXN3506 / MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| VSWR: | ≤ 13 | Frequenzbereich: | DC~11GHz |
| Modell: | N-J506G | Impedanz: | 50Ω |
| Hervorheben: | Koaxiale RF-Anschluss des Typs N,MF108A - Koaxiale HF-Anschluss,CXN3506 Koaxalsteckverbinder |
||
N-Typ-Lötklemm-RF-Koaxialanschluss für Kabel CXN3506/MF108A
Die Verbindungen der N-Serie sind sorgfältig konzipiert und hergestellt, um die Spezifikationen von MIL-C-39012 zu erfüllen, wobei Gewindeverbindungen verwendet werden und Luft als dielektrisches Medium verwendet wird.Dieses Design sorgt für eine außergewöhnliche elektrische Leistung bis zu einer Frequenz von 11 GHzDie Präzisionsanschlüsse unseres Unternehmens sind in der Lage, Frequenzen bis 18 GHz zu unterstützen und sind mit einer Vielzahl von Funkfrequenzkabeln kompatibel.Diese Steckverbinder sind für ihre hervorragende Stoßbeständigkeit sehr geschätztSie finden daher große Anwendungsmöglichkeiten in Industriezweigen wie Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowellenkommunikation, digitale Telekommunikation,und MikrowellenmessungDarüber hinaus wird der N-Typ-Anschluss häufig als Prüfschnittstellenanschluss verwendet und wird in verschiedene Prüfgeräte integriert.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

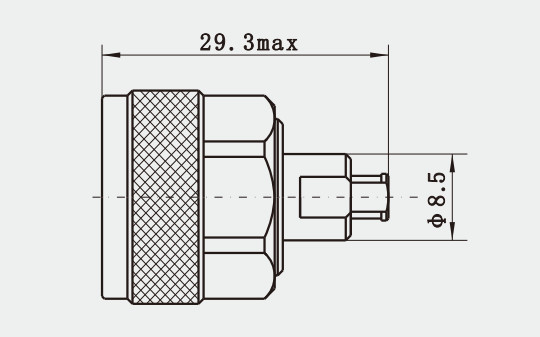

Detaillierte Zeichnung
Eigenschaften
1Material und Haltbarkeit:
Die Karosserie von N-Typ-Anschlüssen kann aus Messing oder Edelstahl bestehen.
2Bau und Typ:
N-Typenanschlüsse sind robust konstruiert und werden häufig in rauen Arbeitsumgebungen oder in Prüfbereichen eingesetzt, in denen wiederholtes Stecken und Ausschalten erforderlich ist.
Es wird als männlich oder weiblich kategorisiert, und die Stile sind in Standard- oder umgekehrter Polarität erhältlich.
Die Form wird in geraden oder rechtwinkligen Typ sowie 4-Loch-Flanzen-Typ, Press-In-Typ, Schottentyp, 2-Loch-Paneltyp, 4-Loch-Paneltyp oder Belastungsfrei-Typ und viele andere Typen eingeteilt.
Anwendungen
1Kommunikationsgeräte: N-Typenanschlüsse werden in verschiedenen Kommunikationsgeräten eingesetzt, einschließlich Mikrowellengeräten und digitalen Kommunikationssystemen.Sie erleichtern die Verbindung von HF-Kabeln oder Mikrobänderleitungen innerhalb von HF-Schaltungen.
2Testinstrumentation: Aufgrund ihrer hervorragenden AbschirmleistungN-Typenanschlüsse werden häufig in Prüf- und Messgeräten verwendet, um eine genaue Signalübertragung zu gewährleisten und elektromagnetische Störungen zu verhindern.
3Luft- und Raumfahrt: N-Typ-Anschlüsse werden aufgrund ihrer hohen Zuverlässigkeit und robusten Widerstandsfähigkeit gegen Vibrationen in militärischen Kommunikations-, Luft- und Raumfahrt- und Bodenstartsystemen eingesetzt.
4. Drahtlose Geräte: In speziellen Anwendungen, die einen hohen Schutz erfordern, wie extreme Temperaturen, Druck oder Vibrationsumgebungen, sind N-Typ-Anschlüsse eine ideale Wahl.
5Antennen und Radarsysteme: Antennen- und Radarsysteme sind auch häufig mit Anschlüssen des Typs N versehen, um eine stabile Signalübertragung und hochwertige Kommunikationsverbindungen zu gewährleisten.
6Medizinische Geräte: In einigen hochpräzisen medizinischen Geräten können auch N-Typenanschlüsse verwendet werden, um Sensoren zu verbinden und Signale zu übertragen, insbesondere in Anwendungen, die miniaturisierte Anschlüsse erfordern.
Produktkatalog
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
