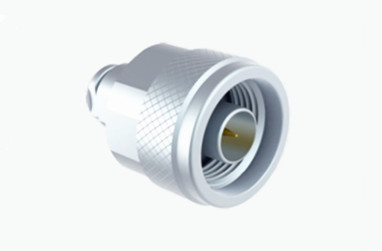

N-Serie Männliche Lötklemme RF-Koaxialanschluss für Kabel CXN3507/MF363A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| VSWR: | ≤ 13 | Frequenzbereich: | DC~11GHz |
| Modell: | N-J507G-1 | Impedanz: | 50Ω |
| Hervorheben: | CXN3507/MF363A Koaxalsteckverbinder,Koaxiale RF-Anschluss der Serie N,Männliche Lötklemme RF-Koaxialanschluss |
||
N-Serie Männliche Lötklemme RF-Koaxialanschluss für Kabel CXN3507/MF363A
N-Typ-Anschlüsse sind durch ihre hervorragende Anti-Vibrationsleistung und elektrische Eigenschaften bekannte Koaxalanschlüsse mit Gewinde, die typischerweise einen Frequenzbereich von bis zu 11 GHz unterstützen.Unsere Steckverbinder erweitern diesen Bereich bis zu 18 GHz.Sie sind mit verschiedenen Arten von HF-Kabeln kompatibel und werden in der Luftfahrt, Radar, Mikrowelle, digitaler Kommunikation sowie in Prüf- und Messinstrumenten weit verbreitet.
Wir bieten auch Anpassungsmöglichkeiten für verschiedene N-Typ-Anschlüsse und Adapter an, um spezifische Kundenanforderungen zu erfüllen.Flansch- oder Schotthalter, können wir Ihren Bedürfnissen gerecht werden.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |
Eigenschaften
1. N-Typ-Anschlüsse sind in einer Vielzahl von Abschlussstilen erhältlich, darunter Snap/Solder, Snap/Solder (statischer Kontakt), Crimp/Solder, Feldwechselbar, gelötet oder gelötet/gelötet.
2. Anwendungsfälle:
Der N-Typ-Anschluss eignet sich für eine Vielzahl von Koaxialkabeln, einschließlich der Arten mit geringem Verlust.
Er ist besonders geeignet, wenn hohe Leistung und hohe Leistung erforderlich sind, und eignet sich besser für den Einsatz mit größeren Kabeln mit geringem Verlust.
Es wird weitgehend in Radar-, Kommunikations-, Datenübertragung und Luft- und Raumfahrtausrüstung eingesetzt.

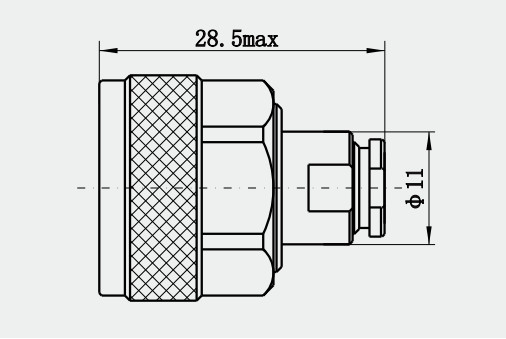

Detaillierte Zeichnung
Anwendungen
1Industrieausrüstung: In industriellen Automatisierungs- und Steuerungssystemen werden N-Anschlüsse zum Anschließen von Sensoren verwendet.Steuerungen und andere Geräte zur Gewährleistung der Genauigkeit und Stabilität der Signalübertragung.
2. Meeresumwelt: Meeresumweltbeständige N-Anschlüsse sind für die Meeresforschungsausrüstung und Unterwasserkommunikationssysteme konzipiert.mit einer Wasserdichte und korrosionsbeständigen Materialien.
3- Prüf- und Messgeräte:Anschlüsse des Typs N werden in Laboratorien und Prüfumgebungen zum Anschließen von Prüfgeräten und zur Unterstützung des wiederholten Steck- und Absteckens verwendet, um die Zuverlässigkeit des Prüfprozesses zu gewährleisten..
4Fernsehübertragung: In Fernsehübertragungssystemen werden N-Anschlüsse verwendet, um Sender, Empfänger und Antennen zu verbinden, um die Übertragung von Video- und Audiosignalen in hoher Qualität zu unterstützen.
Produktkatalog
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
