N-Typ weiblicher RF-Anschluss aus Edelstahl für Kabel CXN3507/M363A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Koaxiale RF-Steckverbinder des Typs N | Plattierung: | mit einer Breite von mehr als 20 mm, |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KF507G-2 | Geschlecht: | Weiblich |
| Hervorheben: | N-Typ weiblicher HF-Anschluss,CXN3507 HF-Anschluss,M363A HF-Anschluss |
||

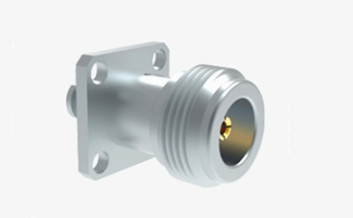

N-Typ weiblicher RF-Anschluss aus Edelstahl für Kabel CXN3507/M363A
Die Anschlüsse der N-Serie sind nach den Standards MIL-C-39012 konstruiert und hergestellt.Diese Steckverbinder liefern überlegene elektrische Leistung über Frequenzen bis zu 11 GHzUnsere präzise konstruierten Steckverbinder erweitern diesen Bereich auf beeindruckende 18 GHz und sind an ein breites Spektrum von Funkfrequenzkabeln angepasst.hohe Verlässlichkeit, umfangreiche Frequenzbandbreite und zusätzliche Vorteile, finden sie umfangreiche Anwendungen in Bereichen wie Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation,digitale Telekommunikation, und Mikrowellenmessungen.
Darüber hinaus dient der N-Typ-Anschluss als weit verbreiteter Prüfschnittstellenanschluss, der in der Prüf- und Messinstrumentation weit verbreitet ist.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Verkleidung | Silikonkautschuk | |
| Isolator | PTFE | |
| Haltbarkeit | 500 Zyklen | |

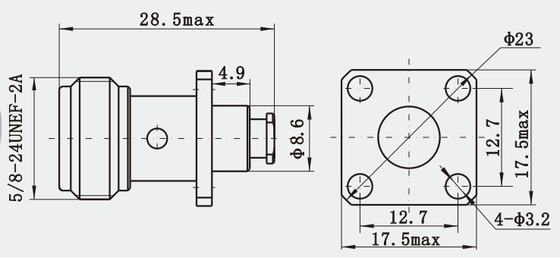

Detaillierte Zeichnung
Eigenschaften:
1Aussehen und Aufbau: Die Anschlüsse des Typs N sind in geraden oder rechteckigen Profilen sowie 4-Loch-Flanze, Einpresse, Schotte, 2-Loch-Panel, 4-Loch-Panel,oder nicht passenden Typen, um unterschiedlichen Anbau- und Anwendungsbedürfnissen gerecht zu werdenMit seiner soliden Struktur wird es häufig in rauen Arbeitsumgebungen oder Testbereichen verwendet, in denen wiederholtes Stecken und Abstecken erforderlich ist.
2. Endung Methoden: N-Anschlüsse sind in einer Vielzahl von Endung Methoden erhältlich, einschließlich Snap/Solder, Snap/Solder (statischer Kontakt), Crimp/Solder, Feld austauschbar, gelötet,oder gelötet/gelötet, die flexible Verbindungsmöglichkeiten bieten.
Anwendungen:
1- Satellitenkommunikation: Im SatellitenkommunikationssystemN-Typ-Anschlüsse werden zur Verbindung der Kommunikationsverbindung zwischen Bodenstationen und Satelliten verwendet, um die Effizienz und Sicherheit der Datenübertragung zu gewährleisten.
2. Flugzeugtechnik: Flugzeugtechnische Geräte wie Navigationssysteme, Kommunikationssysteme usw. verwenden auch häufig N-Typ-Anschlüsse, um die rauen Arbeitsumgebungen zu bewältigen.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| SMA/SSMA-HF-Anschluss |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| MCX/MMCX HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| Hermetische Dichtungen von Glas zu Metall |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
