N-Reihe männlicher rechtwinkliger Koaxalanschluss aus Edelstahl für Kabel CXN3449/MF503A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-JW417G | Geschlecht: | Männlich |
| Hervorheben: | Männlicher RF-Koaxialanschluss mit rechten Winkel,RF-Koaxialanschluss aus Edelstahl,CXN3449/MF503A Koaxalanschluss für HF |
||

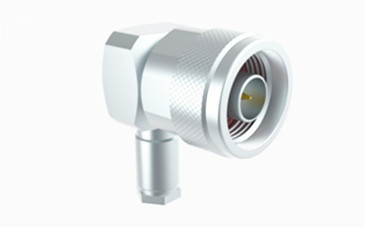

N-Reihe männlicher rechtwinkliger Koaxalanschluss aus Edelstahl für Kabel CXN3449/MF503A
Die N-Typ-Anschlüsse sind verschraubte, koaxiale Anschlüsse, die für eine robuste Anti-Vibrationsleistung und ausgezeichnete elektrische Eigenschaften konzipiert wurden, wobei unsere Modelle Frequenzen bis zu 18 GHz unterstützen.Diese Steckverbinder sind mit einer Vielzahl von HF-Kabeln kompatibel und werden in Industriezweigen wie der Luftfahrt weit verbreitet, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Telekommunikation sowie für Prüf- und Messgeräte.
Wir bieten Anpassungsmöglichkeiten für verschiedene N-Typ-Anschlüsse an, um unterschiedliche Kundenanforderungen zu erfüllen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

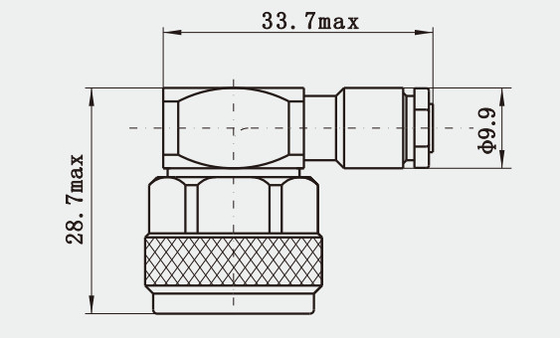

Detaillierte Zeichnung
Eigenschaften:
1. Körpermaterial: Der Körpermaterial von N-Anschlüssen kann Messing oder Edelstahl sein. Edelstahlanschlüsse sind haltbarer und für raue Umgebungen wie hohe Temperatur geeignet,hohe Luftfeuchtigkeit und ätzende Gase.
2Zuverlässigkeit und Lebensdauer: N-Typenanschlüsse zeichnen sich durch hohe Zuverlässigkeit und lange Lebensdauer aus und können in verschiedenen rauen Umgebungen stabil arbeiten.Der mechanische Anschluss mit Gewinde ist so konstruiert, daß er nicht losfällt und nicht abfällt..
Anwendungen:
1Steuerungssysteme: In industriellen Steuerungssystemen werden N-Anschlüsse verwendet, um verschiedene Sensoren und Aktoren zu verbinden, um die genaue Übertragung von Steuerungssignalen sicherzustellen.
2. Prüf- und Messgeräte: Bei Prüf- und Messgeräten werden N-Typ-Anschlüsse zum Anschließen des Prüfgeräts und der Prüfvorrichtung verwendet, um eine zuverlässige Signalverbindung herzustellen.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
