N Männliche Edelstahl-RF-Koaxialverbindung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz (Max.18GHz) |
| Modell: | N-J417G | VSWR: | ≤ 13 |
| Hervorheben: | N Männlicher Koaxiale RF-Anschluss,RF-Koaxialanschluss aus Edelstahl,Lötklemmmontage RF-Koaxialanschluss |
||

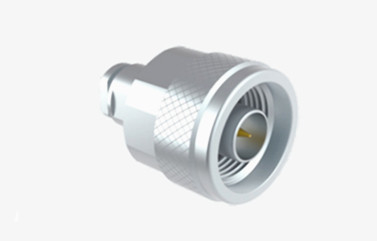

N Männliche Edelstahl-RF-Koaxialverbindung
N-Typ-Anschlüsse verfügen über Gewindeanschlüsse, die eine starke Anti-Vibrationsfähigkeit und eine ausgezeichnete elektrische Leistung bieten und in der Regel Frequenzen bis zu 11 GHz unterstützen.Unsere fortschrittlichen Modelle erweitern diesen Bereich auf 18 GHz.. Die Giebelkonstruktion minimiert den Lärm und widersteht effektiv Schocks und Vibrationen. Unsere LTI N-Anschlüsse entsprechen den Standards MIL-C-39012. Sie sind vielseitig, kompatibel mit verschiedenen Arten von HF-Kabeln,und in der Luftfahrt weit verbreitet, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Telekommunikation sowie Prüf- und Messgeräte.
Wir bieten Anpassungen für verschiedene N-Typen-Anschlüsse und Adapter an, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden, unabhängig davon, ob Sie eine gerade oder rechte Winkelkonfiguration, eine Flansch- oder Schottbefestigung benötigen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass. mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze, mit einer Breite von nicht mehr als 15 mm | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

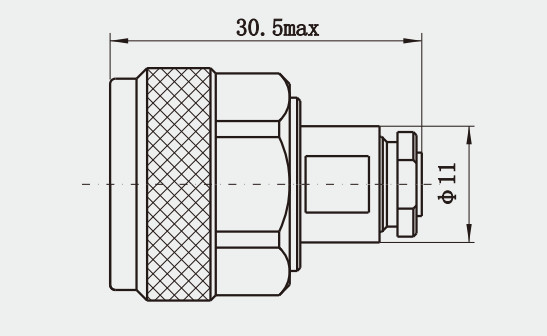

Detaillierte Zeichnung
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Eigenschaften:
1Austauschbarkeit: Die N-Konnektoren können mit ähnlichen Produkten des internationalen NG-Typs ausgetauscht werden, was ihre Vielseitigkeit und Flexibilität erhöht.
2Anwendungsbereiche: Aufgrund ihrer hervorragenden Leistung und Zuverlässigkeit werden N-Typenanschlüsse häufig in Radar-, Kommunikations-, Datenübertragung und Luftfahrttechnik eingesetzt.
Anwendungen:
HF-Labor: Im HF-Labor werden N-Anschlüsse verwendet, um verschiedene HF-Instrumente und Prüfgeräte zu verbinden, um Hochfrequenz- und Hochleistungsversuche zu unterstützen.
Antenntests: Bei Antenntests werden Anschlüsse des Typs N verwendet, um Antennen und Prüfgeräte zu verbinden, um die Genauigkeit und Zuverlässigkeit der Prüfdaten zu gewährleisten.
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir freuen uns darauf, Ihre Anfragen frühzeitig zu erhalten. Bitte kontaktieren Sie uns, was Sie brauchen ((Kabellänge/Anschluss) so können wir Ihnen die SPEC bieten, und die beste Qualität und Service,Wettbewerbsfähiger Preis, rechtzeitige Reaktion, rechtzeitige Lieferung
