Produktdetails:
Zahlung und Versand AGB:
|

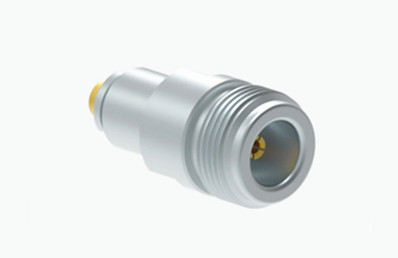

| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz (Max.18GHz) |
| Modell: | N-K416G | VSWR: | ≤ 13 |
| Hervorheben: | Clamp Mount RF Koaxialstecker,N Weiblicher koaxaler HF-Anschluss,RF-Koaxialanschluss aus Edelstahl |
||
N-Typ-Anschlüsse sind Coaxialanschlüsse mit Gewinde, die für ihre robuste Anti-Vibrationsfähigkeit und ihre überlegenen elektrischen Eigenschaften mit einem typischen Frequenzbereich von bis zu 11 GHz bekannt sind.Allerdings, können sie Frequenzen bis zu 18 GHz unterstützen. Die Gewindeanlage sorgt für geringen Lärm und hohe Stoß- und Vibrationsbeständigkeit. Unsere LTI N-Anschlüsse entsprechen den Standards MIL-C-39012.Diese Steckverbinder sind mit verschiedenen HF-Kabeln kompatibel und werden in Industriezweigen wie der Luftfahrt weit verbreitet, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation, digitale Kommunikation sowie Prüf- und Messgeräte.
Wir bieten Anpassungsmöglichkeiten für eine Vielzahl von N-Typ-Anschlüssen und Adaptern, um unterschiedliche Kundenanforderungen zu erfüllen.Flansch- oder Schotthalter, können wir Lösungen auf Ihre spezifischen Bedürfnisse zugeschnitten.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

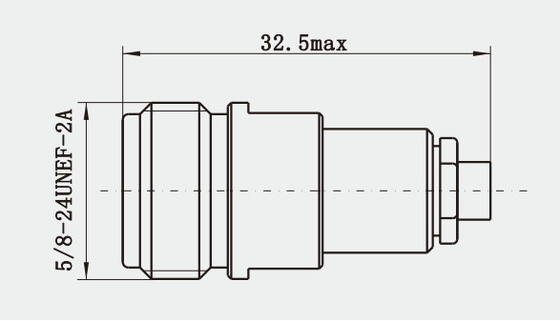

Detaillierte Zeichnung
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Eigenschaften:
1. Breite Bandbreite Übertragung: unterstützt eine breite Bandbreite von Signalfrequenzen, die von 0 bis 11 GHz reichen, und der erweiterte Typ kann sogar bis zu 18 GHz abdecken,die Anforderungen einer Vielzahl von HF-Anwendungen erfüllen.
2. Niedriger Verlust: Durch die Einführung hochwertiger Materialien und eines präzisen Herstellungsprozesses ist der Verlust während der Signalübertragung extrem gering.die zur Verbesserung der Effizienz und Qualität der Signalübertragung beiträgt.
3. hohe Abschirmung: die Hülle besteht in der Regel aus Metall mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
4. Starke Haltbarkeit: Nach spezieller Behandlung und Prüfung kann es unter rauen Umweltbedingungen (wie hohe Temperatur, niedrige Temperatur, Feuchtigkeit usw.) stabil arbeiten.) und hat eine lange Lebensdauer.
Anwendungen:
1Luft- und Raumfahrt: Die Luft- und Raumfahrt hat äußerst hohe Leistungsanforderungen an Steckverbinder, und N-Typ Splice-Kabel-HF-Steckverbinder werden häufig in Satellitenkommunikation, Radarsystemen,Luftfahrzeugnavigation und andere Schlüsselsysteme für ihre hohe Zuverlässigkeit, Hochtemperaturbeständigkeit, Vibrationsbeständigkeit und andere Eigenschaften.
2Rundfunk- und Fernsehgeräte: Im Rundfunk- und Fernsehübertragungssystem werden für die Verbindung von Sendern, Empfängern, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehgeräten, Fernsehger, Fernsehgeräten, Fernsehger, Fernsehgeräten, Fernsehger, Fernsehgeräuser, Fernsehger, FernsehgerAntennen und andere Geräte zur Sicherstellung einer hochwertigen Übertragung von Rundfunk- und Fernsehsignalen.
3. Industrieautomation: Im Steuerungssystem der Industrieautomation können mit N-Konnektoren verschiedene Sensoren verbunden werden.Aktoren und Steuerungen zur schnellen Übertragung von Daten und zur genauen Ausführung von Steuerungsanweisungen.
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir freuen uns darauf, Ihre Anfragen frühzeitig zu erhalten. Bitte kontaktieren Sie uns, was Sie brauchen ((Kabellänge/Anschluss) so können wir Ihnen die SPEC bieten, und die beste Qualität und Service,Wettbewerbsfähiger Preis, rechtzeitige Reaktion, rechtzeitige Lieferung
