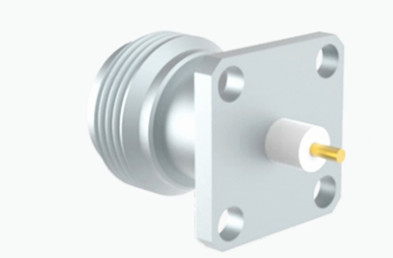

N Edelstahlweibchen 4-Loch Flansche RF Koaxialanschluss für die Kommunikation
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KFD289G | Geschlecht: | Weiblich |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,N RF-Koaxialanschluss aus Edelstahl,Kommunikations-RF-Koaxialanschluss |
||
N Edelstahlweibchen 4-Loch Flansche RF Koaxialanschluss für die Kommunikation
N-Typ-Anschlüsse sind Coax-Anschlüsse mit Gewinde, die für ihre hervorragenden Antivibrations-Eigenschaften und ihre elektrischen Leistungen bekannt sind, mit einem typischen Frequenzbereich von bis zu 11 GHz.Unsere N-Typ-Anschlüsse sind so konzipiert, dass sie bis zu 18 GHz effizient arbeitenDiese Steckverbinder sind vielseitig und kompatibel mit verschiedenen Arten von HF-Kabeln, so daß sie in Industriezweigen wie Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation,digitale KommunikationWir bieten Anpassungsmöglichkeiten für verschiedene Arten von N-Typ-Anschlüssen und Adaptern an, um spezifische Kundenanforderungen zu erfüllen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

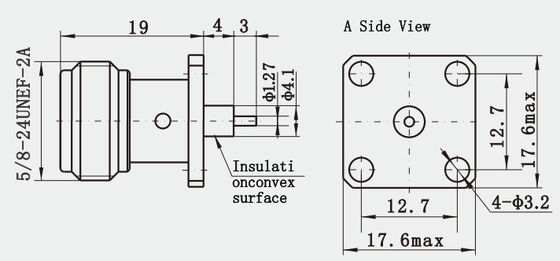

Detaillierte Zeichnung
Eigenschaften:
1Grundkonstruktion: Die Grundkonstruktion des N-Typ-Konnektors besteht aus drei Teilen: innerem Leiter, mittlerem und äußeren Leiter und enthält auch Strukturteile, Dichtungen und so weiter.
2. Formgestaltung: Die Form des N-Typ-Anschlusses gliedert sich in einen geraden oder rechten Winkel-Typ und einen 4-Loch-Flanz-Typ, einen Druck-In-Typ, einen Abstandstyp, einen 2-Loch-Paneltyp, einen 4-Loch-Paneltyp oder einen Ladungslos-Typ.
Leistungsindikatoren
3Charakteristische Impedanz: Die charakteristische Impedanz von N-Typ-Anschlüssen beträgt in der Regel 50 Ohm, die in den Bereichen Mobilfunk, drahtlose Daten,Pagingsystem, usw.
Anwendungen:
1. Mobilfunkbasestation: Aufgrund ihrer hohen Zuverlässigkeit und ihrer hervorragenden IntermodulationsleistungN-Typ-Anschluss wird häufig in Mobilfunk-Basisstationen verwendet, um eine stabile Signalübertragung zu gewährleisten.
2. Drahtlose Kommunikationsgeräte: Bei drahtlosen Kommunikationsgeräten sind sie durch die hohe Leistung und die gute HF-Leistung von N-Typenanschlüssen eine ideale Wahl.
3Rundfunk- und Fernsehübertragung und -empfang: N-Anschlüsse eignen sich für Rundfunk- und Fernsehübertragungsanlagen und können eine stabile Signalverbindung bereitstellen.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
