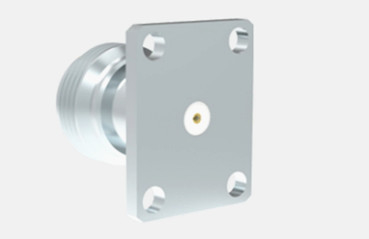

Hochleistungs-N-Typ-Frauen-RF-Koaxialanschluss für die Kommunikation
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KFD383 | Geschlecht: | Weiblich |
| Hervorheben: | n-Art weiblicher Koaxialstecker Rfs,Hochleistungs-RF-Koaxialanschluss,Kommunikations-RF-Koaxialanschluss |
||
Hochleistungs-N-Typ-Frauen-RF-Koaxialanschluss für die Kommunikation
N-Typ-Anschlüsse sind Gewinde-Koaxialanschlüsse, die für ihre robusten Anti-Vibrations-Fähigkeiten und ihre überlegenen elektrischen Eigenschaften bekannt sind und in der Regel Frequenzen bis zu 11 GHz unterstützen.Unsere fortschrittlichen N-Typ-Anschlüsse erweitern diesen Bereich auf 18 GHz.Diese Steckverbinder sind vielseitig und kompatibel mit verschiedenen Arten von HF-Kabeln, so dass sie in Industriezweigen wie Luftfahrt, Luft- und Raumfahrt, Radarsysteme, Mikrowellenkommunikation,digitale KommunikationWir bieten Anpassungsmöglichkeiten für verschiedene Arten von N-Typ-Anschlüssen und -Adaptern an, um spezifische Kundenanforderungen zu erfüllen.ob Sie gerade oder rechtwinklige Konfigurationen benötigen, Flansch- oder Schotthalterung.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Verkleidung | Silikonkautschuk | |
| Isolator | PTFE | |
| Haltbarkeit | 500 Zyklen | |

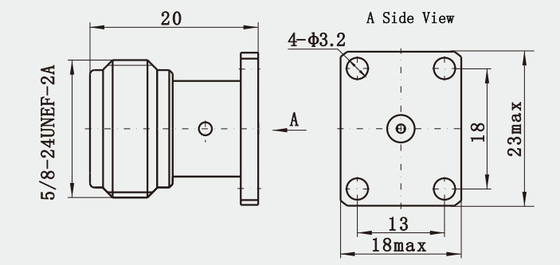

Detaillierte Zeichnung
Eigenschaften:
1. Voltage Standing Wave Ratio (VSWR): Dies ist einer der wichtigen Indikatoren zur Messung der Überlegenheit von Steckverbinden.
Eigenschaften des Materials
2. Außenleitermaterial: Der Außenleiter von Anschlüssen des Typs N besteht in der Regel aus Edelstahl, der in der Regel langlebiger, aber auch teurer hergestellt wird.
3Anschluss: N-Anschlüsse sind mit Gewinde versehen, was eine gute mechanische Festigkeit und Stabilität bietet.
Anwendungen:
1. Radarsystem: Aufgrund ihrer soliden Struktur funktionieren N-Steckverbinder in Radarsystemen gut und können einer großen Leistungsübertragung standhalten.
2. Satellitenkommunikation: N-Anschlüsse werden in Satellitenkommunikationssystemen weit verbreitet und unterstützen die Übertragung von Signalen im Hochfrequenzband.
3Mikrowellenmessgeräte: N-Steckverbinder werden häufig in Mikrowellenmessgeräten verwendet, die eine hohe Frequenzstabilität und Abschirmleistung erfordern.
4. Laborprüfgeräte: N-Typ-Anschlüsse eignen sich für Laborprüfgeräte, insbesondere im Prüffeld, das wiederholtes Stecken und Abstecken erfordert.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| SMA/SSMA-HF-Anschluss |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| MCX/MMCX HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| Hermetische Dichtungen von Glas zu Metall |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
