Hochfrequenz-N-Frauen 4-Loch-Flanzen-Mikrostrip-RF-Koaxialanschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Geschlecht: | Weiblich |
| Modell: | N-KFD468 | Frequenzbereich: | DC~11GHz |
| Hervorheben: | Hochfrequenz-Koaxalanschluss,N Weiblicher koaxaler HF-Anschluss,Mikrostrip-RF-Koaxialanschluss |
||

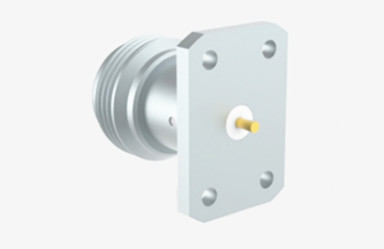

Hochfrequenz-N-Frauen 4-Loch-Flanzen-Mikrostrip-RF-Koaxialanschluss
N-Typ-Anschlüsse gehören zu den Koaxalanschlüssen mit Gewindeanbindung, die über eine ausgezeichnete Schwingungsbeständigkeit und elektrische Eigenschaften verfügen.Ihr typischer Frequenzbereich kann bis zu 11 GHz erreichenWir sind für verschiedene Arten von HF-Kabeln geeignet und werden in Bereichen wie Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowelle und digitale Kommunikation weit verbreitet.mit einer Breite von mehr als 20 mm,.
Darüber hinaus sind wir in der Lage, verschiedene Arten von N-Typ-Anschlüssen und Adaptern anzupassen, um die spezifischen Anforderungen der Kunden zu erfüllen.Flansch- oder Schotthalter, können wir Ihnen maßgeschneiderte Lösungen bieten.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

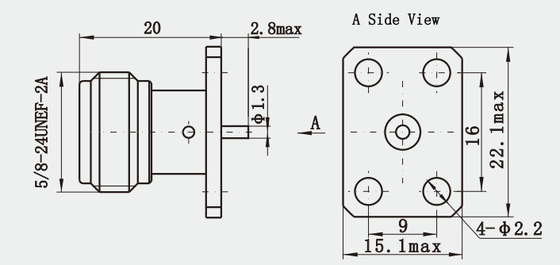

Detaillierte Zeichnung
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Eigenschaften:
1Anschluss: Gewindeverbindung, drehbares Verriegeln, in der Lage, eine stabile Verbindung unter Vibration oder Stoßumgebung aufrechtzuerhalten und leicht und schnell zu verbinden und zu demontieren.
2. Niedriger Verlust: Durch die Annahme hochwertiger Materialien und eines präzisen Herstellungsprozesses ist der Signalübertragungsverlust extrem gering, was zur Verbesserung der Effizienz und Qualität der Signalübertragung beiträgt.
3. hohe Abschirmung: Das Gehäuse besteht in der Regel aus Metallmaterial mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
Anwendungen:
1Wireless Communication Base Station: In der mobilen Kommunikation wird sie verwendet, um die Übertragung des HF-Signals zwischen Sender, Empfänger,Antennen und sonstige Geräte zur Sicherstellung der stabilen Übertragung und Empfang von Signalen, kann sein hoher Frequenzbereich und seine geringen Verlustmerkmale den Anforderungen der Basisstation an Signalqualität und Übertragungseffizienz entsprechen.
2. Mikrowellenkommunikationssystem: Zum Beispiel in Mikrowellenkommunikationssystemen wie Mikrowellen-Relaisstation und Satellitenkommunikationsgrundstation,N-Typ-Anschluss kann verwendet werden, um verschiedene Mikrowellengeräte einschließlich Mischer zu verbinden, Up-Converter, Down-Converter, Leistungsverstärker usw., um die Übertragung und Verarbeitung von Mikrowellensignalen zu realisieren und die Zuverlässigkeit und Stabilität der Kommunikationsverbindung sicherzustellen.
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
