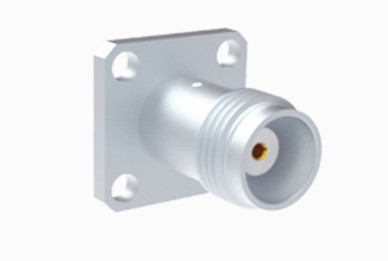

TNC weibliche Nickelplattierte 50 Ohm Flanschmontage Edelstahl RF Koaxialanschluss

TNC Female Nickel Plated 50Ohm Flange Mount Stainless Steel RF Coaxial Connector
TNC Female Nickel Plated 50Ohm Flange Mount Stainless Steel RF Coaxial Connector TNC Female Nickel Plated 50Ohm Flange Mount Stainless Steel RF Coaxial Connector

Großes Bild :  TNC weibliche Nickelplattierte 50 Ohm Flanschmontage Edelstahl RF Koaxialanschluss Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: ELT (Elite)
Zertifizierung: ISO-9001-2015
Modellnummer: TNC-KF506G
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: negotiable
Verpackung Informationen: Standardkarton für die Ausfuhr
Lieferzeit: Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen: Western Union, T/T, L/C
Versorgungsmaterial-Fähigkeit: 1,000,000pcs pro Monat
Ausführliche Produkt-Beschreibung
Produktbezeichnung: TNC Rf-Verbindungsstück Plattierung: mit einer Breite von nicht mehr als 15 mm
Impedanz: 50Ω Haltbarkeit: 500 Zyklen
Kontaktmaterial: Messing, BECU Konstruktionsstandard: IEC 60169-17
Material: mit einer Breite von nicht mehr als 20 mm Typ: Gerade.
Hervorheben:

RF-Koaxialanschluss aus Edelstahl

,

Flanschmontierte RF-Koaxialverbindung

,

50 Ohm-HF-Koaxialanschluss

TNC weibliche Nickelplattierte 50 Ohm Flanschmontage Edelstahl RF Koaxialanschluss



Das Produkt der TNC-Serie ist im Wesentlichen eine Gewindevariante des BNC-Anschlusses, der sich durch seine Schraubfäden für die Paarung auszeichnet.und wasserdichte HF-Anschlüsse beibehalten eine konstante Impedanz von 50 Ohm und sind für den Betrieb im Frequenzbereich DC-11 GHz ausgelegtEs gibt zwei Haupttypen von TNC-Anschlüssen: Standard- und umgekehrter Polarität.Diese kostengünstigen Steckverbinder eignen sich für ein breites Spektrum kommerzieller AnwendungenTNC-Anschlüsse werden in der Avionik, Kommunikation und verschiedenen allgemeinen Industriezweigen weit verbreitet.Zusätzlich, umgekehrte Polarität und 75-Ohm-Versionen des TNC-Anschlusses sind ebenfalls erhältlich.



TNC weibliche Nickelplattierte 50 Ohm Flanschmontage Edelstahl RF Koaxialanschluss 0

Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Frequenzbereich
DC ~ 4 GHz
Impedanz
50Ω
Nennspannung
2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand
750VRMS (höchster Meeresspiegel)
Isolierwiderstand
≥ 2000MΩ
Kontaktwiderstand
Außenleiter
≤ 6mΩ
Zentralleiter
≤ 1,5 mΩ
VSMR
≤ 13

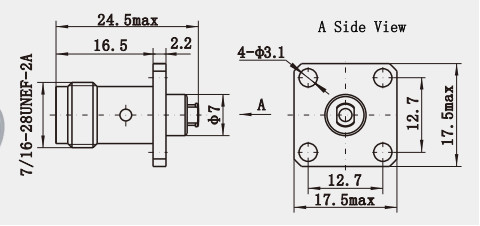

Mechanische Spezifikation
TNC weibliche Nickelplattierte 50 Ohm Flanschmontage Edelstahl RF Koaxialanschluss 1

KonstruktionsstandardIEC 60169-17
RoHS-konform- Ja, das ist es.
Kontaktauflösung mit dem ZentrumKrampfadern
Endung des externen KontaktsKrampfadern
Paarungszyklen500Zyklen
Kabelbindung100 N min
Kontaktaufbewahrung10N min
Kraft der Paarung13.6N max.
Entkopplungskraft13.6N max.


Umweltspezifikation:


Betriebstemperatur-30 bis +70°C
IP-Bewertung (gepaart)IP64



Eigenschaften:
1. Strukturelle Merkmale
Gewindeverbindung: Durch die Einführung eines Gewindeverbinders ist es bequem und schnell, die Verbindung durch Drehen nur bei der Installation abzuschließen, und der Gewindeverbindung ist eine Selbstverriegelungsfunktion,die effektiv verhindern kann, dass sich der Stecker löst und die Zuverlässigkeit der Verbindung verbessert.
Verschiedene Formen und Polaritätsentwürfe: Gerade, 90 Grad rechtwinklig, Schotte, 4-Loch-Panel und keine Montageformen, sowie Standard-Polaritäts- und Umkehrpolaritätsentwürfe,kann den Bedürfnissen verschiedener Umgebungen und Installationsszenarien gerecht werden.
2- hohe mechanische Festigkeit und Langlebigkeit: üblicherweise aus Messing oder Edelstahl, die Oberflächenbehandlung kann Nickel- oder Goldbeschichtung umfassen,kann Hunderte von Steck- und Absteckvorgängen ohne leichte Beschädigung standhalten, kann aber auch einem gewissen Grad an Zugkraft und Druck standhalten und eignet sich für eine Vielzahl von rauen Bedingungen.

Anwendung:
1. Drahtlose Basisstation: zur Verbindung der Basisstationsausrüstung und der Antenne verwendet, um eine effiziente Übertragung drahtloser Signale zu gewährleisten.TNC-Anschluss kann die stabile Verbindung zwischen Basisstation und Antenne gewährleisten, damit das drahtlose Signal genau übertragen und empfangen werden kann.
2. Mobiltelefon: TNC-weibliche Steckverbinder werden zur Verbindung von HF-Schaltkreisen in einigen Mobiltelefonen verwendet, z. B. zur Verbindung zwischen Antenne und HF-Modul auf dem Motherboard,die hilft, die Funktion der drahtlosen Kommunikation des Mobiltelefons zu realisieren.

Anmerkung:

Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
