Messing TNC Rechtswinkel 4-Loch Flansche Weibliche HF Koaxalanschluss für CXN3506/MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC-Kabel-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | mit einer Breite von nicht mehr als 20 mm |
| Konstruktionsstandard:: | IEC 60169-17 | Typ: | Gerade. |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,Messing-Koaxialstecker Rfs,CXN3506 Koaxalsteckverbinder |
||

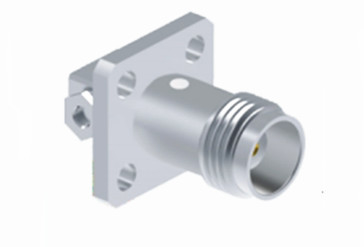

TNC Rechtswinkel 4-Loch Flansche weibliche RF-Koaxialverbindung für CXN3506/MF108A
Das TNC-Produkt ist eine Gewindevariante des BNC-Anschlusses, der sich durch seine Schraubfäden für die Paarung auszeichnet.und wasserdichte HF-Anschlüsse beibehalten eine konstante Impedanz von 50 Ohm und sind für den Betrieb im Frequenzbereich DC-11 GHz ausgelegtEs gibt zwei Haupttypen von TNC-Anschlüssen: Standard- und umgekehrter Polarität.Diese kostengünstigen Steckverbinder eignen sich für ein breites Spektrum kommerzieller AnwendungenTNC-Anschlüsse werden häufig für Antennenanschlüsse verwendet und haben viele Anwendungen in den Bereichen Radar, drahtlose Kommunikation,KommunikationDarüber hinaus gibt es auch Reverse-Polarität- und 75-Ohm-Versionen des TNC-Anschlusses.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

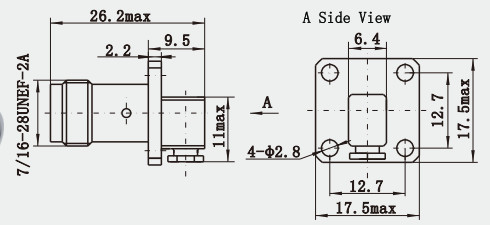

Detaillierte Zeichnung
Eigenschaften:
1- hohe mechanische Festigkeit und Langlebigkeit: üblicherweise aus Messing oder Edelstahl, die Oberflächenbehandlung kann Nickel- oder Goldbeschichtung umfassen,kann Hunderte von Steck- und Absteckvorgängen ohne leichte Beschädigung standhalten, kann aber auch einem gewissen Grad an Zugkraft und Druck standhalten und eignet sich für eine Vielzahl von rauen Bedingungen.
2. Gute wasserdichte Leistung: Der Verbindungsteil hat eine versiegelte Struktur mit guter wasserdichter Leistung, geeignet für Außen- und andere feuchte Umgebungen.
Anwendung:
1- Satellitennavigationsmessantenne: Bei Szenarien der geodätischen Vermessung und Kartierung, der ozeanographischen Vermessung, der Wasserstraßenvermessung, der Baggerung, der seismischen Überwachung,Überwachung der Brückendeformation, Erdrutschüberwachung und automatische Bedienung von Anlegestellen usw.überträgt die drahtlosen Signale und liefert Strom.
2Luftfahrt: Flugsicherung: Im FlugsicherungssystemTNC-weibliche Steckverbinder werden zur Verbindung der zugehörigen Funkgeräte verwendet, um die Genauigkeit und Zuverlässigkeit der Luftverkehrskommunikation zu gewährleisten..
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
