Hohe Haltbarkeit TNC weiblicher Schott RF Koaxialanschluss für Kabel 50Ω Impedanz CXN3506 / MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Plattierung: | mit einer Breite von nicht mehr als 15 mm | Impedanz: | 50Ω |
|---|---|---|---|
| Kontaktmaterial: | Messing, BECU | Haltbarkeit: | 500 Zyklen |
| Frequenzbereich: | DC~11GHz | Nennspannung: | 500VRMS* |
| Durchschnittlicher Druck: | 1500VRMS* | Isolierwiderstand: | ≥ 5000 MΩ |
| Hervorheben: | Hochleistungs-RF-Koaxialanschluss,CXN3506 Koaxalsteckverbinder,Koaxialstecker Rfs 50Ω |
||

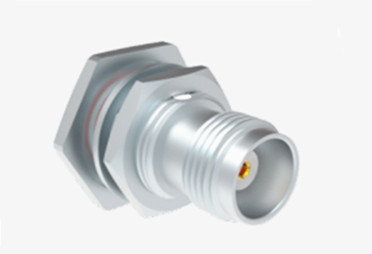

TNC-Frauen-Schranken-RF-Koaxialanschluss für Kabel CXN3506/MF108A
Die TNC-Serie ist eine Gewindevariante des BNC-Anschlusses, die mit Schraubwinden für eine sichere Verbindung ausgelegt ist.Wasserdichte Einheiten mit einer konstanten Impedanz von 50 OhmEs gibt zwei Arten von TNC-Anschlüssen: Standard- und Reverse-Polarität.
Diese kostengünstigen Steckverbinder verwenden in der Regel Druckguss- und Gusskomponenten.Sie eignen sich für eine Vielzahl von kommerziellen Anwendungen.TNC-Steckverbinder werden häufig in Antennenanschlüssen verwendet und haben zahlreiche Anwendungen in der Avionik, Verteidigung, Kommunikation und im allgemeinen Industriemarkt.Auch umgekehrte Polarität und 75-Ohm-TNC-Anschlüsse sind erhältlich.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 11 GHz
|
|||
|
Nennspannung
|
500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
1500VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 5000 MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 0,5 mΩ
|
||
|
Zentralleiter
|
≤ 2,0 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Eigenschaften:
1Zuverlässige Gewindeverbindung: Die Gewindeverbindung ist solider als die Snap-Verbindung, die eine stabile Verbindung unter hohen Vibrationsumgebungen gewährleisten kann.und hat in der Regel eine Selbstverriegelungsfunktion, wodurch das Loswerden des Steckers wirksam verhindert werden kann.
2. starke Anti-Loosen-Leistung: Der Gewindeanschluss verfügt über eine Selbstverriegelungsfunktion, die die Zuverlässigkeit der Verbindung effektiv verbessern kann,Vermeidung der Auswirkungen der Signalübertragung durch Lockerung.
3. Gute wasserdichte Leistung: Der Verbindungsteil hat eine versiegelte Struktur, die eine gute wasserdichte Leistung aufweist und für den Einsatz im Freien oder in feuchten Umgebungen geeignet ist.
Anwendung:
1. Bau von drahtlosen Basisstationen: Bei drahtlosen Kommunikationsnetzen wie 2G, 3G, 4G, 5G-BasisstationenTNC-Kabelanschlüsse werden verwendet, um Basisstationsgeräte und Antennen zwischen dem Funkfrequenzkabel zu verbinden, um eine stabile Übertragung von Signalen zu gewährleisten, um die Qualität der Kommunikation zu gewährleisten.
2Satellitenkommunikationssystem: In der Satelliten-Bodenstation wird ein TNC-Kabelanschluss verwendet, um Satellitenkommunikationsgeräte und Antennenfeeder zu verbinden.Um die Übertragung und den Empfang von Satellitensignalen zu realisieren, und um die reibungslose Satellitenkommunikationsverbindung zu gewährleisten.
Radio- und Fernsehindustrie
3. Programmproduktion und -übertragung: Im Studio von Radio- und Fernsehsendern, OB-Lkw und anderen Orten werden TNC-Kabelanschlüsse verwendet, um Videokameras zu verbinden,Mikrofone und sonstige Geräte zur Aufnahme von Ton- und Videoaufnahmen und für die Nachproduktion, sowie die Produktion von Programmsignalen über das Kabel zum Sender oder Rundfunksystem, um die hohe Qualität der übertragenen Programmsignale zu gewährleisten.

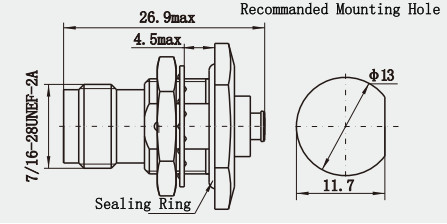

Detaillierte Zeichnung:
Einheit: ((mm)
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
