TNC Männlicher RF-Koaxialanschluss für RG316-Kabel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Rf-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Konstruktionsstandard: | IEC 60169-17 |
| Kontaktmaterial: | Messing, BECU | Haltbarkeit: | 500 Zyklen |
| Typ: | Ra | Anwendung: | RF |
| Geschlecht: | Männlich | ||
| Hervorheben: | TNC Männlicher Koaxalanschluss,Gerade Winkel-RF-Koaxialanschluss,RG316-Kabel-RF-Koaxialanschluss |
||

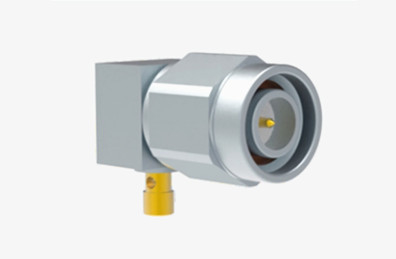

TNC Männlicher RF-Koaxialanschluss für RG316-Kabel
Die TNC-Serie stellt eine Gewindeanpassung des BNC-Anschlusses dar, der sich durch seinen Schraub-Gewinde-Koppelungsmechanismus und sein kompaktes, gewindegertes, wasserdichtes Design auszeichnet.Es hält eine konstante Impedanz von 50 Ohm über ein breites Frequenzspektrum von DC bis 11 GHzDiese Serie bietet zwei Varianten: Standard- und Umkehrpolarität, die unterschiedlichen Anschlussbedürfnissen gerecht wird.Diese Steckverbinder erreichen möglicherweise nicht die Leistungsniveaus von Premium-IndustriealternativenTrotzdem sind sie in zahlreichen kommerziellen Anwendungsfällen hervorragend geeignet.und breitere IndustriezweigeDarüber hinaus erweitern die Umkehrpolarität und die 75-Ohm-Varianten ihre Anwendbarkeit in verschiedenen Branchen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

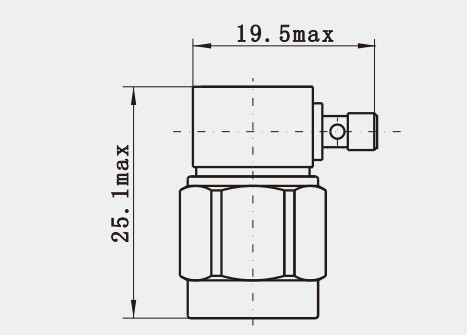

Detaillierte Zeichnung vonTNC Männlicher RF-Koaxialanschluss für RG316-Kabel :
Einheit: ((mm)
Eigenschaften:
1. Stabile Gewindeverbindung: Die Gewindeverbindung ist stärker und zuverlässiger als die Snap-Verbindung,die eine stabile Verbindung unter hohen Vibrationen gewährleistet und nicht leicht versehentlich getrennt werden kann.
2. Entwurf gegen Lockerung: Der Gewindeanschluss verfügt über eine Selbstverriegelungsfunktion, die effektiv verhindert, dass sich der Anschluss löst und die Zuverlässigkeit der Verbindung verbessert,für Anwendungen geeignet, bei denen häufiges Stecken- und Abstecken erforderlich ist
Anwendung:
Satellitennavigationsmessantenne: Der HF-Anschluss in der Satellitennavigationsmessantenne besteht größtenteils aus einem TNC-Anschluss.die eine präzise Messung und Positionierung auf Zentimeterhöhe in einer komplexen Außenumgebung ermöglichtZum Beispiel verbindet der TNC-Anschluss die Satellitennavigationsmessantenne mit externer Ausrüstung, überträgt drahtlose Signale und versorgt mit Strom in Szenen der geodätischen Kartierung, Meeresforschung,Kanaluntersuchung, Baggerungsanalyse, seismische Überwachung, Überwachung von Brückenverformungen, Erdrutschüberwachung, automatische Bedienung von Anlegestellen usw.
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
