Edelstahl-TNC-Typ männlicher RF-Koaxialanschluss mit rechten Winkel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Rf-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Konstruktionsstandard: | IEC 60169-17 |
| Kontaktmaterial: | Messing, BECU | Haltbarkeit: | 500 Zyklen |
| Typ: | Ra | Anwendung: | RF |
| Geschlecht: | Männlich | ||
| Hervorheben: | TNC-Typ RF-Koaxialanschluss,RF-Koaxialanschluss aus Edelstahl,Gerade Winkel-RF-Koaxialanschluss |
||

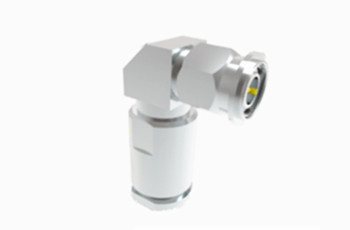

Edelstahl-TNC-Typ männlicher RF-Koaxialanschluss mit rechten Winkel
Die TNC-Serie stellt eine Gewindeiteration des BNC-Steckers dar, die sich durch die Schraub-Gewinde-Koppelung auszeichnet und als Miniatur, Gewinde,Wasserdichte Einheiten mit einer konstanten Impedanz von 50 OhmDiese Steckverbinder funktionieren in einem Frequenzbereich von DC bis 11 GHz. Es gibt zwei Varianten: Standard- und Umkehrpolarität.Diese kostengünstigen Steckverbinder entsprechen möglicherweise nicht der Leistung von Produkten von hoher industrieller Qualität, sind jedoch für eine Vielzahl von kommerziellen Anwendungen geeignet.TNC-Anschlüsse finden in der Avionik, Kommunikation und in verschiedenen Industriezweigen weit verbreitete Anwendungen.Umgekehrte Polarität und 75-Ohm-Varianten für spezifische Anwendungsbedürfnisse.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Eigenschaften:
1- gute Umweltschutzfähigkeit: üblicherweise aus Messing oder Edelstahl, die Oberflächenbehandlung kann Nickel- oder Goldbeschichtung umfassen, um die Korrosionsbeständigkeit zu verbessern und die Lebensdauer zu verlängern,kann im Außenbereich verwendet werden, feuchte, staubige und andere raue Umgebungen.
2. Mehrfachstecker: in der Lage, mindestens 500 Steck- und Absteckvorgänge ohne Beschädigung auszuhalten,Dies ist besonders wichtig für Anwendungen, bei denen häufige Verbindungen und Trennungen erforderlich sind..
Anwendung:
1Flugsicherung: Im Flugsicherungssystem werden TNC-Frauenanschlüsse für die Verbindung der zugehörigen Funkgeräte verwendet, um die Genauigkeit und Zuverlässigkeit der Luftverkehrskommunikation zu gewährleisten.
2Medizinische Ausrüstung: Bei einigen medizinischen Geräten, wie z. B. MRT (Magnetresonanztomographie) und Ultraschallgeräten, ist die Verwendung vonTNC-Anschlüsse werden verwendet, um Sensoren und Signalverarbeitungseinheiten zu verbinden, um eine hochpräzise medizinische Erkennung und Diagnose zu erreichen.

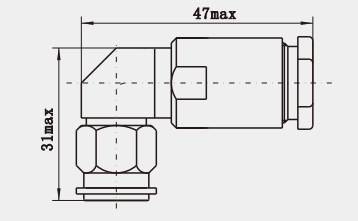

Detaillierte Zeichnung vonEdelstahl-TNC-Typ männlicher RF-Koaxialanschluss mit rechten Winkel :
Einheit: ((mm)
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
