TNC Männlicher koaxaler RF-Anschluss aus Edelstahl für Kabel LMR-400/FS6057 ((S))
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Anwendung: | Mikrowelle | ||
| Hervorheben: | TNC Männlicher Koaxalanschluss,FS6057(S) SS-RF-Koaxialanschluss,LMR-400-RF-Koaxialanschluss |
||

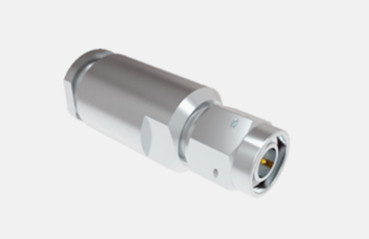

TNC Männlicher koaxaler RF-Anschluss aus Edelstahl für Kabel LMR-400/FS6057 ((S))
Die TNC-Serie ist eine Gewindevariante des BNC-Anschlusses, wobei sich die TNC-RF-Gegenstücke durch Schraub-Gewindeverknüpfung unterscheiden.mit einer Impedanz von 50 Ohm in einem breiten Frequenzspektrum von DC bis 11 GHzSie sind sowohl in Standard- als auch in umgekehrter Polaritätskonfiguration erhältlich und werden in der Regel mit Druckguss- und Formbauteilen hergestellt, was eine erschwingliche Lösung bietet.Obwohl ihre Leistung nicht mit der von hochwertigen Industrieprodukten vergleichbar ist, sind TNC-Anschlüsse für eine Vielzahl von kommerziellen Anwendungen, insbesondere für Antennenanschlüsse in der Avionik, Kommunikation und allgemeiner Industrie, hervorragend geeignet.Umgekehrte Polarität und 75-Ohm-Versionen sind ebenfalls verfügbar, um spezifischen Bedürfnissen gerecht zu werden.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
Elektrische Eigenschaften | ||||
Impedanz | 50Ω | |||
Frequenzbereich | DC ~ 4 GHz | |||
Nennspannung | 2500VRMS (höchster Meeresspiegel) | |||
Dielektrika Spannungswiderstand | 750VRMS (höchster Meeresspiegel) | |||
Isolierwiderstand | ≥ 2000MΩ | |||
Kontaktwiderstand | Außenleiter | ≤ 6mΩ | ||
Zentralleiter | ≤ 1,5 mΩ | |||
VSWR | ≤ 13 | |||
MechaNationale Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

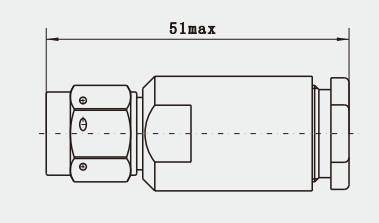

Detaillierte Zeichnung
Eigenschaften:
1.Stabile Gewindeverbindung: Die Gewindeverbindung ist stärker und zuverlässiger als die Snap-Verbindung.die eine stabile Verbindung unter hohen Vibrationen gewährleistet und nicht leicht versehentlich getrennt werden kann.
2Eine breite Palette von Typen: Gerade, 90°-Rechteck, Schotte, 4-Loch-Panel oder frei montierbare Typen können je nach unterschiedlichen Anwendungsszenarien und Platzbeschränkungen ausgewählt werden.
Anwendung:
1Industrieautomatisierung: In Industrieautomatisierungssystemen können TNC-Anschlüsse verwendet werden, um Sensoren zu verbinden.Steuerungen und Aktoren zur Wireless-Datenübertragung und zur Verbesserung der Effizienz und Automatisierung der industriellen Produktion.
2Wissenschaftliche Forschung und Bildung: In der wissenschaftlichen Forschung und in der Bildung werden Experimente durchgeführt.TNC-Anschlüsse werden häufig verwendet, um verschiedene experimentelle Geräte und Lehrgeräte zu verbinden, um die Übertragung von Hochfrequenzsignalen zu unterstützen, um den Bedarf von Forschern und Studenten an Experimenten und Forschung zu befriedigen.
Produktkatalog:
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
