Bass Straight Design TNC Typ Männlicher koaxaler RF-Anschluss aus Edelstahl für Kabel SFF-50-3-1
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC-Kabel-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | Schlagzeug |
| Konstruktionsstandard:: | IEC 60169-17 | Typ: | Gerade. |
| Hervorheben: | Männlicher koaxaler RF-Anschluss aus Edelstahl,TNC-Typ RF-Koaxialanschluss,SFF-50-3-1 Kabel-RF-Koaxialanschluss |
||

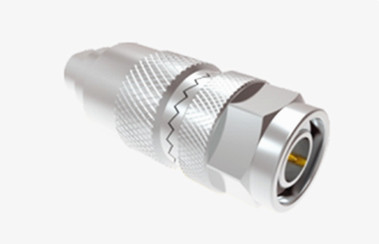

TNC-Typ Männlichem RF-Koaxial aus Edelstahl für Kabel SFF-50-3-1
Das Produkt der TNC-Serie ist eine Gewindevariante des BNC-Anschlusses, ausgestattet mit Schraubenfäden für eine sichere Verbindung.Wasserdichte Einheiten bieten eine konstante Impedanz von 50 Ohm und arbeiten im Frequenzbereich DC-11 GHzEs gibt zwei Haupttypen von TNC-Anschlüssen: Standard- und umgekehrter Polarität.Diese erschwinglichen Steckverbinder eignen sich für verschiedene kommerzielle Anwendungen.Obwohl ihre Leistung nicht mit der von industriellen oder leistungsstarken Produkten übereinstimmt, werden sie weit verbreitet für Antennenverbindungen verwendet und haben viele Anwendungen in Radar, drahtloser Kommunikation,und allgemeine IndustriemärkteEs gibt auch Reverse-Polarität- und 75-Ohm-Versionen des TNC-Anschlusses.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

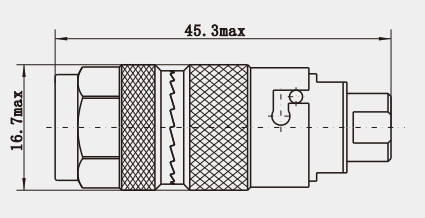

Detaillierte Zeichnung
Eigenschaften:
1Gute Schwingungsbeständigkeit: Im Vergleich zu anderen Verbindungsarten, wie BNC-Verbindungen, sind TNC-Verbindungen bei Schwingungen, Stoßbelastungen und anderen mechanischen Belastungen widerstandsfähiger.aber trotzdem eine gute elektrische Verbindungsleistung beibehalten, um die Stabilität der Signalübertragung zu gewährleisten.
2- hervorragende mechanische und elektrische Leistung: gute mechanische Festigkeit und Stabilität, in der Lage, einem gewissen Grad an äußeren Kräften standzuhalten und nicht leicht zu beschädigen;in Bezug auf die elektrische Leistung, geringer Einsatzverlust, geringer Rücklaufverlust, hohe Signalübertragungseffizienz, die eine hochwertige Signalübertragung gewährleisten kann.
Anwendung:
1. Programmproduktion: Bei der Programmproduktion von Fernsehsendungen werden TNC-Anschlüsse verwendet, um Signalgewinnungsausrüstung wie Kameras,Mikrofone und Video-/Audioverarbeitungsanlagen zur Sicherstellung der Übertragung hochwertiger Audio-/Video-Signale an das Nachproduktionssystem, um den reibungslosen Ablauf der Programmproduktion sicherzustellen.
2- Übertragung und Verteilung von Signalen: Im Übertragung- und Verteilungsnetz von Rundfunk- und Fernsehsignalen, wie z. B. Kabelfernsehnetzen, wird dieTNC-Anschlüsse können zur Verbindung von Signalverstärkern verwendet werden, Verteiler und andere Geräte zur Übertragung von Fernsehsignalen vom Fernsehsender an Tausende von Haushalten, um sicherzustellen, daß die Zuschauer klare und stabile Fernsehprogramme empfangen können.
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
