Hochleistungs-TNC-Rechtswinkel-Konnektor für RF-Koaxialadapter
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Rf-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Konstruktionsstandard: | IEC 60169-17 |
| Kontaktmaterial: | Messing, BECU | Haltbarkeit: | 500 Zyklen |
| Typ: | Ra | Anwendung: | RF |
| Geschlecht: | Von Männlich zu Weiblich | ||
| Hervorheben: | Weiblicher koaxaler RF-Adapteranschluss,TNC-RF-Koaxialadapteranschluss,Hochleistungs-RF-Koaxialadapteranschluss |
||

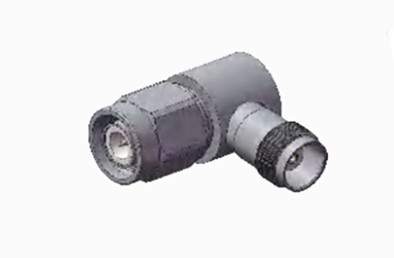

Hochleistungs-TNC-Rechtswinkel-Konnektor für RF-Koaxialadapter
Das Produkt der TNC-Serie ist eine Gewindevariante des BNC-Anschlusses, der sich durch seinen Schraub-Gewinde-Koppelungsmechanismus auszeichnet.Gewindegeräte sind wasserdicht und halten eine konstante Impedanz von 50 Ohm aufrecht, die in einem Frequenzbereich von DC bis 11 GHz funktionieren. Es gibt zwei Varianten: Standard- und Umkehrpolarität.Diese kostengünstigen Steckverbinder entsprechen möglicherweise nicht der Leistung von Industrie- oder hochwertigen Produkten, eignen sich jedoch für verschiedene kommerzielle Anwendungen.TNC-Anschlüsse werden häufig in Antennenanschlüssen eingesetzt und finden in der Avionik, Kommunikation und in verschiedenen Industriezweigen umfangreiche Anwendungen.auch die umgekehrte Polarität und die 75-Ohm-Versionen des TNC-Anschlusses sind erhältlich.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
Elektrische Eigenschaften | ||||
Impedanz | 50Ω | |||
Frequenzbereich | DC ~ 4 GHz | |||
Nennspannung | 2500VRMS (höchster Meeresspiegel) | |||
Dielektrika Spannungswiderstand | 750VRMS (höchster Meeresspiegel) | |||
Isolierwiderstand | ≥ 2000MΩ | |||
Kontaktwiderstand | Außenleiter | ≤ 6mΩ | ||
Zentralleiter | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

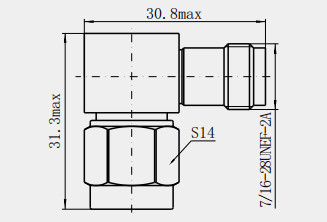

Detaillierte Zeichnung vonHochleistungs-TNC-Rechtswinkel-Konnektor für RF-Koaxialadapter
Einheit: ((mm)
Eigenschaften:
1Verbindungsstabilität
Schraubverbindungsstruktur: Verwendung einer Schraubkopplungsstruktur, so dass der Adapter beim Anschließen fest an die Ausrüstung oder das Kabel befestigt werden kann.auch in einer langfristigen ständigen Vibrationsumgebung, oder bei versehentlichem Ziehen durch äußere Kräfte, aber auch um die Stabilität der Verbindung zu gewährleisten, um die Kontinuität und Stabilität der Signalübertragung zu schützen.
2. Elektrische Eigenschaften
Gute Spannungsbeständigkeit: in der Regel in der Lage, höhere Spannungen zu widerstehen, beispielsweise können einige TNC-Adapter Spannungen von bis zu 500 V aushalten,Dies gibt ihnen einen offensichtlichen Vorteil bei einigen Anwendungen von Hochspannungsschaltungen., und kann sich besser an komplexe elektrische Umgebungen anpassen.
Ausgezeichnete Hochfrequenzleistung: Der Betriebsfrequenzbereich umfasst 0-11GHz und sogar höher (z. B. 0-18GHz), viel höher als bei einigen anderen gängigen HF-Anschlüssen (z. B.BNC-Stecker für 4 GHz und weniger)Daher kann es beim Umgang mit Hochfrequenzsignalen den Signalverlust und -verzerrungen wirksam reduzieren und sicherstellen, dass das Signal in einem hochwertigen Zustand übertragen wird.
Anwendung:
Kommunikationsfeld
Bau von drahtlosen Basisstationen: Beim Bau von drahtlosen Kommunikationsnetzen werden TNC-Adapter verwendet, um HF-Ausrüstung, Antennensysteme und Übertragungskabel in Basisstationen zu verbinden.Es kann eine stabile und effiziente Übertragung von Signalen zwischen verschiedenen Verbindungen gewährleisten, Signalverlust und -störungen zu reduzieren und die Kommunikationsqualität und Abdeckung der Basisstation zu verbessern.TNC-Adapter werden häufig verwendet, um Basisstationen und Antennenanlagen zu verbinden, um eine Hochgeschwindigkeitsdatenübertragung zu gewährleisten.
Satellitenkommunikation: TNC-Adapter spielen eine wichtige Rolle bei der Anbindung der Ausrüstung von Bodenstationen für Satellitenkommunikation.Antennenzuführungen und andere zugehörige Instrumente zur Realisierung einer hochwertigen HF-Signalübertragung zwischen Bodenstationen und Satelliten zur Gewährleistung der Stabilität und Zuverlässigkeit der Satellitenkommunikation.
Funkübertragung und -empfangssystem: Im Sende- und Empfangssystem von Radiosendern und Rundfunkstationen kann ein TNC-Adapter verwendet werden, um Sender, Empfänger,Antennen und andere Geräte zur Sicherstellung der genauen Übertragung von Audio- und Videosignalen, und die Wirkung und Qualität der Sendeprogramme zu verbessern.
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
