Hohe Haltbarkeit TNC Messing Hermetizität Gerade weiblich auf weiblich HF Koaxial Connector BeCu Kontaktmaterial

High Durability TNC Brass Hermeticity Straight Female to Female RF Coaxial Connector BeCu Contact Material
High Durability TNC Brass Hermeticity Straight Female to Female RF Coaxial Connector BeCu Contact Material High Durability TNC Brass Hermeticity Straight Female to Female RF Coaxial Connector BeCu Contact Material

Großes Bild :  Hohe Haltbarkeit TNC Messing Hermetizität Gerade weiblich auf weiblich HF Koaxial Connector BeCu Kontaktmaterial Bestpreis

Produktdetails:
Herkunftsort: aus China
Markenname: ELT (Elite)
Zertifizierung: ISO-9001-2015
Modellnummer: TNC ((M) - KFK
Zahlung und Versand AGB:
Min Bestellmenge: 100
Preis: negotiable
Verpackung Informationen: Standardkarton für die Ausfuhr
Lieferzeit: Innerhalb von 5-7 Werktagen (für Lagerbestände)
Ausführliche Produkt-Beschreibung
Produktbezeichnung: TNC Rf-Verbindungsstück Plattierung: mit einer Breite von nicht mehr als 15 mm
Impedanz: 50Ω Haltbarkeit: 500 Zyklen
Kontaktmaterial: Messing, BECU Material: mit einer Breite von nicht mehr als 20 mm
Konstruktionsstandard:: IEC 60169-17 Typ: Gerade.
Hervorheben:

Hochleistungs-RF-Koaxialanschluss

,

BeCu-Kontaktmaterial RF-Koaxialanschluss

,

Gerade weiblicher koaxaler HF-Anschluss

TNC Messing Hermetizität Gerade weiblich auf weiblich HF Koaxialanschluss



Die TNC-Produktreihe ist eine Gewindevariante des BNC-Anschlusses mit Schraubenfäden für eine sichere Verbindung.und wasserdichte Einheiten mit einer konstanten Impedanz von 50 OhmEs gibt zwei Haupttypen von TNC-Anschlüssen: Standard- und Umkehrpolarität.Diese kostengünstigen Steckverbinder enthalten in der Regel Druckguss- und FormkomponentenObwohl ihre Leistung nicht mit der von industriellen oder hochwertigen Produkten übereinstimmt, eignen sie sich für eine Vielzahl von kommerziellen Anwendungen.TNC-Konnektoren haben viele Anwendungen in der AvionikEs gibt auch Reverse-Polarität- und 75-Ohm-Versionen von TNC-Anschlüssen.

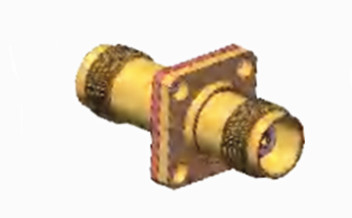

Hohe Haltbarkeit TNC Messing Hermetizität Gerade weiblich auf weiblich HF Koaxial Connector BeCu Kontaktmaterial 0

Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Impedanz
50Ω
Frequenzbereich
DC ~ 4 GHz
Nennspannung
2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand
750VRMS (höchster Meeresspiegel)
Isolierwiderstand
≥ 2000MΩ
Kontaktwiderstand
Außenleiter
≤ 6mΩ
Zentralleiter
≤ 1,5 mΩ
VSMR
≤ 13



Mechanische Spezifikation

Konstruktionsstandard IEC 60169-17
RoHS-konform - Ja, das ist es.
Kontaktauflösung mit dem Zentrum Krampfadern
Endung des externen Kontakts Krampfadern
Paarungszyklen 500Zyklen
Kontaktaufbewahrung 10N min
Kabelbindung 100 N min
Kraft der Paarung 13.6N max.
Entkopplungskraft 13.6N max.


Umweltspezifikation:


Betriebstemperatur -30 bis +70°C

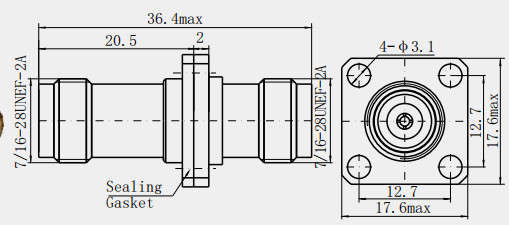

Detaillierte Zeichnung
Hohe Haltbarkeit TNC Messing Hermetizität Gerade weiblich auf weiblich HF Koaxial Connector BeCu Kontaktmaterial 1
Eigenschaften:

1. Mechanische Eigenschaften

Stabilität der Gewindeverbindung: Mit Gewindeverbindung ist sie robuster als die Verbindung des Snap-Typs und kann eine stabile Verbindung unter hohen Vibrationsumgebungen aufrechterhalten,mit einer Breite von mehr als 20 mm,, Kommunikationsbasisstation und andere Anlässe mit hohen Anforderungen an die Verbindungsstabilität.
Entwurf gegen Auflösung: Der Gewindeanschluss hat eine Selbstverriegelungsfunktion,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
starke Haltbarkeit: Mehrfachsteck- und Absteckvorgänge standhalten, allgemeine TNC-Anschlüsse bestehen mindestens 500-mal ohne Beschädigung,für Anwendungen geeignet, bei denen häufige Anbindungen und Trennungen erforderlich sind.
2. Anpassungsfähigkeit an die Umwelt

Ausgezeichnete wasserdichte Leistung: Der Verbindungsteil der Dichtungsstruktur, z. B. mit O-Ring-Dichtungen usw. ausgestattet, kann Feuchtigkeit wirksam verhindern,Staub und andere äußere Stoffe in das Innere des Steckers, um die elektrische Leistung und die mechanischen Eigenschaften des Steckers vor Beschädigungen zu schützen, geeignet für Außen, feuchte oder staubige und andere raue Umgebungen.
Korrosionsbeständigkeit: in der Regel aus Messing, Edelstahl und anderen Materialien und nach Oberflächenbehandlung, z. B. vergoldet, vernickelt, usw., hat eine gute Korrosionsbeständigkeit,kann in Säure und Alkali und anderen ätzenden Umgebungen in der langfristigen stabilen Arbeit.


Anwendung:

1. Medizinische Ausrüstung

Verbindung von MRT-Ausrüstungen: Bei Magnetresonanztomographie (MRT) -Ausrüstungen können TNC-Adapter verwendet werden, um Komponenten wie Wandler, Signalverarbeitungsschaltungen,und Datenübertragungsleitungen, um sicherzustellen, dass Magnetresonanzsignale im menschlichen Körper genau erfasst werden können, verarbeitet und übertragen, um hochwertige MRT-Bilder zu erzeugen.
Verbindung von Ultraschallgeräten: Für Ultraschalldiagnosegeräte können TNC-Adapter verwendet werden, um Ultraschallsonden, Signalverstärker,und Displays, die eine reibungslose Übertragung der Ultraschallsignale ermöglichen und klare Bilder auf dem Monitor anzeigen, um Ärzten bei der Diagnose zu helfen.
2. Industrieautomation

Anschluss zwischen Sensor und Steuerung: In einem Steuerungssystem für industrielle Automatisierung werden alle Arten von Sensoren (z. B. Temperatursensoren, Drucksensoren, Positionssensoren usw.) verwendet.) müssen die gesammelten physikalischen Mengensignale an den Controller zur Verarbeitung und Analyse übertragen., und der TNC-Adapter kann die Kabel zwischen den Sensoren und Steuerungen verbinden, um eine genaue Datenübertragung zu realisieren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Der TNC-Adapter verbindet das Kabel zwischen Sensor und Steuerung für eine genaue Datenübertragung.mit einer Breite von mehr als 20 mm,.
Anschluss zwischen Aktoren und Steuerungssystem: In der industriellen Automatisierung werden Aktoren (z. B. Motoren, Ventile, Zylinder usw.) ähnlich eingesetzt.) müssen Befehle vom Steuerungssystem empfangen und die entsprechenden Aktionen ausführen. tnc-Adapter können verwendet werden, um die Kabel zwischen Aktor und Steuerungssystem zu verbinden, um sicherzustellen, daß die Steuerbefehle genau übertragen werden,und sicherzustellen, dass der industrielle Produktionsprozess reibungslos abläuft.

Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
