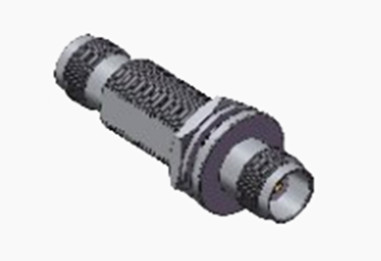

Gerade TNC-Frauen-Frauen-RF-Nickelplattierte RF-Koaxialverbindung

Großes Bild : Gerade TNC-Frauen-Frauen-RF-Nickelplattierte RF-Koaxialverbindung Bestpreis

Produktdetails:

Herkunftsort:	aus China
Markenname:	ELT (Elite)
Zertifizierung:	ISO-9001-2015
Modellnummer:	TNC-KYK2

Zahlung und Versand AGB:

Min Bestellmenge:	100 Stück
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen:	T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit:	100,000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	TNC Rf-Verbindungsstück	Plattierung:	mit einer Breite von nicht mehr als 15 mm
Impedanz:	50Ω	Konstruktionsstandard:	IEC 60169-17
Kontaktmaterial:	Messing, BECU	Haltbarkeit:	500 Zyklen
Typ:	Gerade.	Anwendung:	RF
Geschlecht:	weiblich zu weiblichem
Hervorheben:	gerader Koaxialstecker Rfs , Weiblicher Koaxialstecker Rfs , Nickel überzog Koaxialstecker Rfs

Gerade TNC-Frauen-Frauen-RF-Nickelplattierte RF-Koaxialverbindung

Das Produkt der TNC-Serie ist eine Gewindevariante des BNC-Anschlusses, der sich durch seinen Schraub-Gewinde-Koppelungsmechanismus auszeichnet.und wasserdichte Einheiten eine konstante Impedanz von 50 Ohm aufrechterhalten und im Frequenzbereich von DC bis 11 GHz arbeitenEs gibt zwei Haupttypen von TNC-Anschlüssen: Standard- und umgekehrter Polarität.Diese kostengünstigen Steckverbinder eignen sich für verschiedene kommerzielle Anwendungen, obwohl ihre Leistung nicht den industriellen oder hochwertigen Standards entspricht.TNC-Anschlüsse werden häufig für Antennenanschlüsse verwendet und haben vielfältige Anwendungen in der Avionik, Kommunikation und im allgemeinen Industriebereich.auch umgekehrte Polarität und 75-Ohm-Varianten von TNC-Anschlüssen sind verfügbar.

Gerade TNC-Frauen-Frauen-RF-Nickelplattierte RF-Koaxialverbindung 0

Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Impedanz	50Ω
Frequenzbereich	DC ~ 4 GHz
Nennspannung	2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	750VRMS (höchster Meeresspiegel)
Isolierwiderstand	≥ 2000MΩ
Kontaktwiderstand	Außenleiter	≤ 6mΩ
	Zentralleiter	≤ 1,5 mΩ
VSMR	≤ 13

Mechanische Spezifikation

Konstruktionsstandard	IEC 60169-17
RoHS-konform	- Ja, das ist es.
Kontaktauflösung mit dem Zentrum	Krampfadern
Endung des externen Kontakts	Krampfadern
Paarungszyklen	500Zyklen
Kontaktaufbewahrung	10N min
Kabelbindung	100 N min
Kraft der Paarung	13.6N max.
Entkopplungskraft	13.6N max.

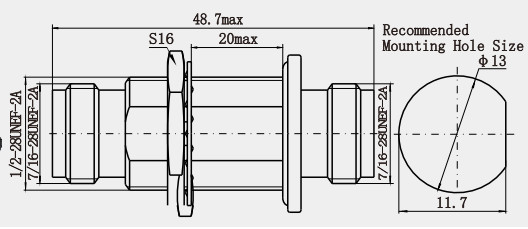

Detaillierte Zeichnung vonGerade TNC-Frauen-Frauen-RF-Nickelplattierte RF-Koaxialverbindung:
Einheit: ((mm)

Eigenschaften:
Gute elektrische Leistung
1. Breite Bandbreitenmerkmale: Der Betriebsfrequenzbereich von TNC-Adaptern beträgt in der Regel bis zu 0 bis 11 GHz oder sogar höher, um den Bedürfnissen einer Vielzahl von Hochfrequenzsignalübertragungen gerecht zu werden,für verschiedene Kommunikationsszenarien geeignet.
Niedriges VSWR: Spannungs-VSWR ist einer der wichtigen Indikatoren zur Messung der Übertragungsleistung des Steckers, die gerade und geschwungene Struktur von TNC-Adaptern weist jeweils einen niedrigeren VSWR auf,Dies bedeutet, dass das Signal im Übertragungsprozess weniger Reflexionsverluste hat., und kann das Signal effizienter übertragen.
2. Stabile Eigenschaftsimpedanz: Die Eigenschaftsimpedanz beträgt im Allgemeinen 50Ω, die mit gemeinsamen Koaxialkabeln kompatibel ist und die Stabilität und Genauigkeit der Signalübertragung gewährleisten kann.
Zuverlässige mechanische Leistung

- Ich weiß.Anwendung:
Kommunikationsfeld
1. Drahtlose Kommunikationsbasisstation: In drahtlosen Kommunikationsbasisstationen können TNC-Adapter verwendet werden, um verschiedene HF-Geräte und Antennen zu verbinden, um eine stabile Signalübertragung sicherzustellen.,Die Verbindung der Basisstationsausrüstung mit der Antenne ermöglicht eine effiziente Übertragung und Empfang von Funksignalen und verbessert die Abdeckung und Signalqualität des Kommunikationsnetzes.
2. Mikrowellenkommunikationssystem: Im Mikrowellenkommunikationssystem werden TNC-Adapter verwendet, um verschiedene Übertragungsleitungen wie Wellenleitungen und Koaxialkabel zu verbinden,sowie Mikrowellengeräte wie Leistungsverstärker, Mischer, Filter usw., um die Übertragung und Verarbeitung von Mikrowellensignalen zu realisieren und den normalen Betrieb des Mikrowellenkommunikationssystems sicherzustellen.
3- Bodenstation für Satellitenkommunikation: Bei einer Bodenstation für SatellitenkommunikationTNC-Adapter kann verwendet werden, um Bodengeräte und Satellitenkommunikationsantennen zu verbinden, um Signal-Uploading und -Downloading zu realisieren, um die Stabilität und Zuverlässigkeit der Satellitenkommunikation zu gewährleisten.

Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
