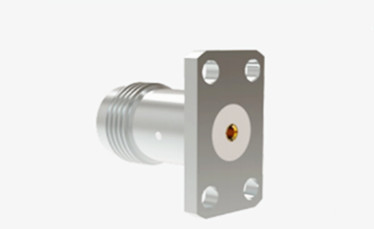

TNC weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip

Großes Bild : TNC weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip Bestpreis

Produktdetails:

Herkunftsort:	aus China
Markenname:	ELT (Elite)
Zertifizierung:	ISO-9001-2015
Modellnummer:	TNC-KFD139

Zahlung und Versand AGB:

Min Bestellmenge:	100 Stück
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen:	Western Union, T/T, L/C
Versorgungsmaterial-Fähigkeit:	1,000,000pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	TNC Rf-Verbindungsstück	Plattierung:	mit einer Breite von nicht mehr als 15 mm
Impedanz:	50Ω	Haltbarkeit:	500 Zyklen
Kontaktmaterial:	Messing, BECU	Konstruktionsstandard:	IEC 60169-17
Material:	mit einer Breite von nicht mehr als 15 mm	Typ:	Gerade.
Hervorheben:	4-Loch-Flangen-RF-Koaxialanschluss , TNC weiblicher koaxaler HF-Anschluss , Mikrostrip-RF-Koaxialanschluss

TNC weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip

Das Produkt der TNC-Serie ist im Wesentlichen eine Gewindeanpassung des BNC-Anschlusses, der durch seine Schraubfäden für eine sichere Kopplung erkannt wird.und wasserdichte HF-Anschlüsse sorgen für eine stabile Impedanz und Funktion von 50 Ohm im Frequenzbereich von DC bis 11 GHzDie beiden Haupttypen von TNC-Anschlüssen sind Standard- und Umkehrpolarität.Obwohl ihre Leistung nicht industriell oder hochleistungsfähig istSie werden in der Avionik, Kommunikation und in zahlreichen allgemeinen Industriezweigen eingesetzt.

TNC weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip 0

Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Frequenzbereich	DC ~ 4 GHz
Impedanz	50Ω
Nennspannung	2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	750VRMS (höchster Meeresspiegel)
Isolierwiderstand	≥ 2000MΩ
Kontaktwiderstand	Außenleiter	≤ 6mΩ
	Zentralleiter	≤ 1,5 mΩ
VSMR	≤ 13

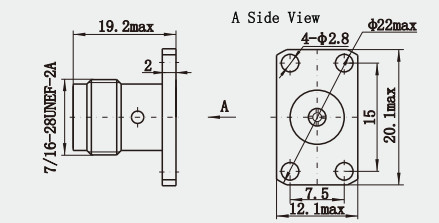

Mechanische Spezifikation
TNC weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip 1

Konstruktionsstandard	IEC 60169-17
RoHS-konform	- Ja, das ist es.
Kontaktauflösung mit dem Zentrum	Krampfadern
Endung des externen Kontakts	Krampfadern
Paarungszyklen	500Zyklen
Kabelbindung	100 N min
Kontaktaufbewahrung	10N min
Kraft der Paarung	13.6N max.
Entkopplungskraft	13.6N max.

Umweltspezifikation:

Betriebstemperatur	-30 bis +70°C
IP-Bewertung (gepaart)	IP64

Eigenschaften:

Zuverlässige mechanische Leistung

1. Festverbindung: Die Verwendung von Gewindeverbindungen hat im Vergleich zu einigen anderen Verbindungen eine höhere Verbindungssicherheit, kann einem gewissen Spannungs- und Drehmoment standhalten,nicht leicht zu lösen oder abzufallen, um sicherzustellen, dass bei einer Vielzahl von komplexen Nutzung der Umwelt eine stabile Verbindung aufrechterhalten kann.
2. Widerstandsfähig gegen Vibrationen und Stoßschläge: gute Vibrationsschutzleistung, geeignet für Flugzeuge, Luftfahrt, Radardetektion und andere Anlässe, in denen die Vibrationen intensiver sind,kann in der rauen mechanischen Umgebung der normalen Arbeit, reduzieren wirksam die Vibration und den Stoß, die durch den Ausfall der Verbindung oder die Unterbrechung des Signals und andere Probleme verursacht werden.

Anwendung:
1Kabelfernsehsystem: Im Kabelfernsehsystem können TNC-Adapter verwendet werden, um Kabelfernsehgeräte anzuschließen.Verteilnetz und Benutzerterminals zur Realisierung der Übertragung und Verteilung von Fernsehsignalen zur Erfüllung des Anzeigebedarfs der Benutzer.
2Rundfunkturm: Im Rundfunkturm werden TNC-Adapter zum Anschließen von Sendern verwendet.Antennen und Feedersysteme zur Übertragung von Fernseh- und Radiosignalen zur Bereitstellung hochwertiger Programminhalte für Zuschauer und Zuhörer.

Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
