Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | TNC Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Material: | mit einer Breite von nicht mehr als 20 mm |
| Kontaktmaterial: | Messing, BECU | Haltbarkeit: | 500 Zyklen |
| Konstruktionsstandard:: | IEC 60169-17 | Typ: | Berg des Flansch-4-Hole |
| Hervorheben: | TNC weiblicher HF-Anschluss,Sicherer RF-Anschluss,4-Loch-Flanz-HF-Anschluss |
||

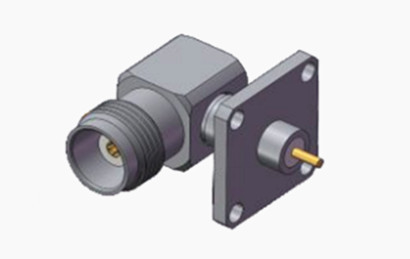

TNC weiblicher 4-Loch-Flanzen-RF-Anschluss für sichere Montage
Die TNC-Serie stellt eine Gewindeanpassung des BNC-Anschlusses dar, die Schraubfäden für eine zuverlässige Verbindung enthält.TNC-HF-Anschlüsse halten eine konstante Impedanz von 50 Ohm in einem Frequenzbereich von DC bis 11 GHz aufrechtEs gibt zwei Varianten: Standard- und Umkehrpolarität. Obwohl sie aus Druckguss- und Formbauteilen hergestellt werden, die möglicherweise nicht mit den Leistungen industrieller oder erstklassiger Alternativen übereinstimmen, sind sie in der Regel mit einer hohen Polarität ausgestattet.Diese kostengünstigen Steckverbinder sind in verschiedenen kommerziellen Umgebungen hervorragend geeignet.TNC-Anschlüsse werden häufig in Antennenanschlüssen eingesetzt und finden in der Avionik, Verteidigung, Kommunikation und in verschiedenen Industriezweigen umfangreiche Anwendungen.auch die umgekehrte Polarität und die 75-Ohm-Versionen des TNC-Anschlusses sind erhältlich.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |

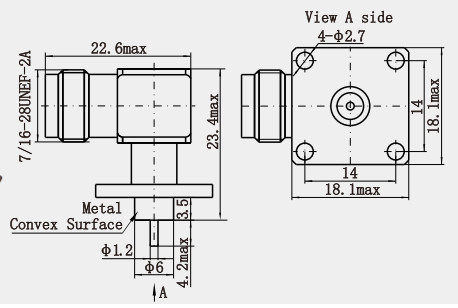

Detaillierte Zeichnung
Eigenschaften:
1. Rechtswinkliges Design: geeignet für Raumbeschränkte Szenarien, bequem für Installation und Verkabelung.
2. Mikrostrip-Linienschnittstelle: Geeignet für Mikrostrip-Schaltkreise und bietet eine gute Hochfrequenzsignalübertragung.
3. 4-Loch Flansche: bietet eine zuverlässige mechanische Befestigung, um die Stabilität der Verbindung zu gewährleisten.
4- Haltbarkeit: hochwertige Materialien und Strukturentwurf, um sich an häufige Anschlüsse und raue Umgebungen anzupassen.
5Elektromagnetische Kompatibilität: Gute Abschirmungsleistung zur Verringerung von Signalstörungen und -verlusten.
6.Weite Kompatibilität: Kompatibel mit einer Vielzahl von Geräten und Marken, die sich an verschiedene Anwendungsszenarien anpassen.
Anwendung:
TNC-Anschlüsse werden häufig in drahtlosen Kommunikations-, Test- und Messtechniken, industrieller Automatisierung, Elektronik, Luft- und Raumfahrt und medizinischen Geräten verwendet.Alle diese Bereiche erfordern zuverlässige HF-Verbindungen, um eine stabile und effiziente Signalübertragung sicherzustellenDann betrachte ich die spezifischen Anwendungen in jedem Bereich. Zum Beispiel drahtlose Kommunikationsgeräte wie Basisstationen und Router; Netzwerkanalysatoren in Test und Messung;drahtlose Sensoren in der industriellen Automatisierung Kommunikationsgeräte in der Elektronik; Satellitenkommunikation in der Luft und Raumfahrt; und MRTGeräte in medizinischer Ausrüstung.
Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
