Langlebiger TNC-Frauen 4-Loch-Flanz-HF-Anschluss für zuverlässige Verbindungen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Material: | 50Ω | Haltbarkeit: | 500Cyles |
| Kontaktmaterial: | Messing, BECU | Konstruktionsstandard:: | IEC 60169-17 |
| Typ: | Ra | ||
| Hervorheben: | Zuverlässige Verbindungen,4-Loch-Flanz-HF-Anschluss,Langlebiger TNC-Frauen-HF-Anschluss |
||

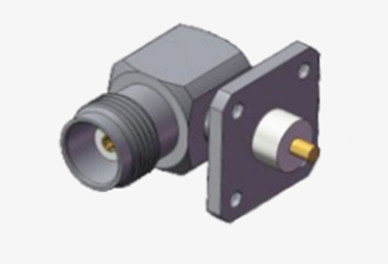

Langlebiger TNC-Frauen-Flanzen-RF-Anschluss mit 4 Löchern für zuverlässige Verbindungen
Das TNC-Produkt ist im Wesentlichen eine Gewindevariante des BNC-Anschlusses mit Schraubwinden für nahtlose Verbindung.Gewindeeinheiten sind wasserdicht und halten eine konstante Impedanz von 50 Ohm aufrechtEs gibt zwei Arten von TNC-Anschlüssen: Standard- und Umkehrpolarität.Diese erschwinglichen Steckverbinder entsprechen nicht der Leistung von Produkten in industrieller oder militärischer Qualität, sind aber ideal für eine breite Palette von kommerziellen Anwendungen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Umweltspezifikation:
| Betriebstemperatur | -30 bis +70°C |
| IP-Bewertung (gepaart) | IP64 |

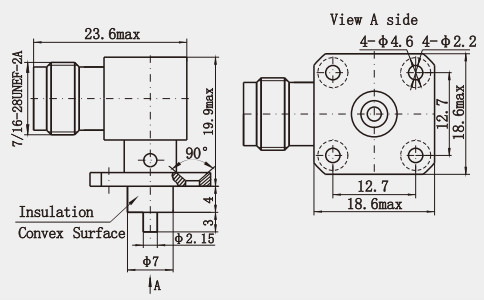

Entwurf:
Eigenschaften:
1. Anschlusstyp
TNC weiblicher 4-Loch-Flanzen-RF-Anschluss mit rechten Winkel
Für Microstrip-Schnittstelle
2. Physikalische Eigenschaften
Das rechte Winkeldesign spart Platz für kompakte Anwendungen
4-Loch-Flanz-Halterung bietet eine robuste mechanische Verbindung
Leichtgewicht und tragbar für mobile Geräte und feste Anlagen
3. Leistungsmerkmale
Niedriger Verlust, hoher Rücklaufverlust zur Gewährleistung der Signalübertragungsqualität
Breiter Frequenzbereich zur Unterstützung mehrerer Kommunikationsstandards
Dauerhafte Konstruktion für raue Umgebungen
4. Schnittstelle und Kompatibilität
Mikrostrip-Schnittstelle für die Hochfrequenzsignalübertragung
Kompatibel mit einer Vielzahl von HF- und Mikrowellengeräten
Anwendung:
Drahtlose Kommunikationsgeräte
Antennensysteme
Mess- und Prüfgeräte
Ausrüstung für industrielle Automatisierung
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
