TNC Hermetische weibliche 4-Loch-Flanzen-RF-Anschluss für Mikrostrip-Anwendungen

Großes Bild : TNC Hermetische weibliche 4-Loch-Flanzen-RF-Anschluss für Mikrostrip-Anwendungen Bestpreis

Produktdetails:

Herkunftsort:	aus China
Markenname:	ELT (Elite)
Zertifizierung:	ISO-9001-2015
Modellnummer:	TNC ((M) -KWFD13

Zahlung und Versand AGB:

Min Bestellmenge:	100 Stück
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen:	Western Union, T/T, L/C
Versorgungsmaterial-Fähigkeit:	1,000,000pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	TNC Conector	Plattierung:	mit einer Breite von nicht mehr als 15 mm
Impedanz:	50Ω	Haltbarkeit:	500 Zyklen
Material:	mit einer Breite von nicht mehr als 20 mm	Kontaktmaterial:	Messing, BECU
Konstruktionsstandard::	IEC 60169-17	Typ:	Richtiger Winkel
Hervorheben:	TNC Hermetischer HF-Anschluss , 4-Loch-Flanz-HF-Anschluss , Mikrostrip-Anwendungen RF-Anschluss

TNC Hermetische weibliche 4-Loch-Flanzen-RF-Anschluss für Mikrostrip-Anwendungen

Das Produkt der TNC-Serie ist eine getriebene Iteration des BNC-Anschlusses, der sich durch seine Schraubfäden für eine sichere Verbindung auszeichnet.Wasserdichte Einheiten mit einer konstanten Impedanz von 50 Ohm und mit einem Frequenzbereich von DC-11 GHzEs gibt zwei Varianten von TNC-Anschlüssen: Standard- und Umkehrpolarität.ihre Leistung nicht mit der von Industrie- oder Militärprodukten konkurriertTNC-Anschlüsse sind jedoch für verschiedene kommerzielle Anwendungen sehr geeignet.und allgemeine IndustriemärkteEs gibt auch Reverse-Polarität- und 75-Ohm-Versionen des TNC-Anschlusses.

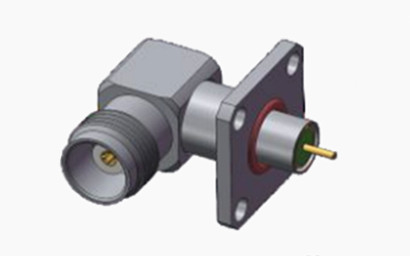

TNC Hermetische weibliche 4-Loch-Flanzen-RF-Anschluss für Mikrostrip-Anwendungen 0

Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Impedanz	50Ω
Frequenzbereich	DC ~ 4 GHz
Nennspannung	2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	750VRMS (höchster Meeresspiegel)
Isolierwiderstand	≥ 2000MΩ
Kontaktwiderstand	Außenleiter	≤ 6mΩ
	Zentralleiter	≤ 1,5 mΩ
VSMR	≤ 13

Mechanische Spezifikation

Konstruktionsstandard	IEC 60169-17
RoHS-konform	- Ja, das ist es.
Kontaktauflösung mit dem Zentrum	Krampfadern
Endung des externen Kontakts	Krampfadern
Paarungszyklen	500Zyklen
Kontaktaufbewahrung	10N min
Kabelbindung	100 N min
Entkopplungskraft	13.6N max.
Kraft der Paarung	13.6N max.

Umweltspezifikation:

Betriebstemperatur	-30 bis +70°C
IP-Bewertung (gepaart)	IP64

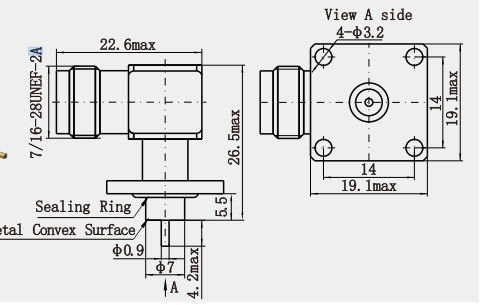

Entwurf:

TNC Hermetische weibliche 4-Loch-Flanzen-RF-Anschluss für Mikrostrip-Anwendungen 1
Eigenschaften:

1. Steckverbindertyp:

Anschlüsse des Typs TNC für Funkfrequenz-Anwendungen.
2. Schnittstellentyp:

Hermetisch weiblich (versiegelte weibliche Schnittstelle), bietet guten Schutz.
3. Winkelkonstruktion:

Richtiges Winkelkonzept für eine einfache Installation in Geräten mit begrenztem Platz.
4Montageart:

4-Loch-Fläche für eine mechanische Festung.
5Typ der Übertragungsleitung:

Mikrostrip für die Hochfrequenzsignalübertragung.

Anwendung:
Drahtlose Kommunikationsgeräte
Radarsysteme
Mikrowellengeräte
Prüf- und Messgeräte
Luft- und Raumfahrtanwendungen

Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
