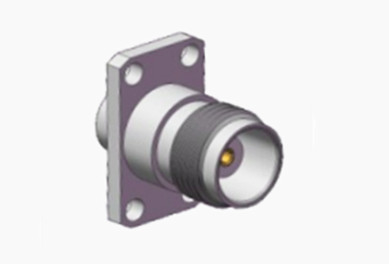

Edelstahl-TNC-Frauenkoakxialverbindung: Robuste Lösung für die PCB-Integration

Großes Bild : Edelstahl-TNC-Frauenkoakxialverbindung: Robuste Lösung für die PCB-Integration Bestpreis

Produktdetails:

Herkunftsort:	aus China
Markenname:	ELT (Elite)
Zertifizierung:	ISO-9001-2015
Modellnummer:	TNC-JB2A

Zahlung und Versand AGB:

Min Bestellmenge:	100 Stück
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen:	T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit:	100,000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	TNC Rf-Verbindungsstück	Plattierung:	mit einer Breite von nicht mehr als 15 mm
Impedanz:	50Ω	Konstruktionsstandard:	IEC 60169-17
Kontaktmaterial:	Messing, BECU	Haltbarkeit:	500 Zyklen
Typ:	Gerade.	Anwendung:	RF
Geschlecht:	Weiblich
Hervorheben:	PCB-Integrationskoaxiale Verbindung

Edelstahl-TNC-Frauenkoakxialverbindung: Robuste Lösung für die PCB-Integration

Die TNC-Serie, eine Gewindeanpassung des BNC-Anschlusses, zeichnet sich durch ihren Schraubgewinde-Mechanismus für eine sichere Verbindung aus.Wasserdichte Steckverbinder halten eine konstante Impedanz von 50 Ohm über einen breiten Frequenzbereich von Gleichstrom bis 11 GHzTNC-Anschlüsse sind in zwei Varianten erhältlich: Standard- und Umkehrpolarität.Obwohl ihre Leistung nicht mit der der Produkte der Industrie-Premium-Klasse übereinstimmtVor allem in Antennenverbindungen finden TNCs einen umfangreichen Einsatz in der Avionik, Verteidigung, Telekommunikation und allgemeinen Industriezweigen.Zusätzlich, sind auch Versionen mit umgekehrter Polarität und einer Impedanz von 75 Ohm erhältlich.

Edelstahl-TNC-Frauenkoakxialverbindung: Robuste Lösung für die PCB-Integration 0

Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Impedanz	50Ω
Frequenzbereich	DC ~ 4 GHz
Nennspannung	2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	750VRMS (höchster Meeresspiegel)
Isolierwiderstand	≥ 2000MΩ
Kontaktwiderstand	Außenleiter	≤ 6mΩ
	Zentralleiter	≤ 1,5 mΩ
VSMR	≤ 13

Mechanische Spezifikation

Konstruktionsstandard	IEC 60169-17
RoHS-konform	- Ja, das ist es.
Kontaktauflösung mit dem Zentrum	Krampfadern
Endung des externen Kontakts	Krampfadern
Paarungszyklen	500Zyklen
Kontaktaufbewahrung	10N min
Kabelbindung	100 N min
Kraft der Paarung	13.6N max.
Entkopplungskraft	13.6N max.

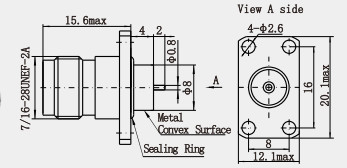

Detaillierte Zeichnung vonEdelstahl-TNC-Frauenkoakxialverbindung: Robuste Lösung für die PCB-Integration:
Einheit: ((mm)

Eigenschaften:
1. Mechanische Eigenschaften
Starke Antivibration: TNC-Anschlüsse haben eine starke Antivibrationsleistung, die für mobile Kommunikationsgeräte unter Vibrationsbedingungen geeignet ist.
Hohe mechanische Festigkeit: die Verwendung von Edelstahl und robusten Gewindeverbindungen, wodurch der TNC-Anschluss eine hohe mechanische Festigkeit aufweist und einem gewissen Grad an externer Zugfähigkeit standhält,Extrusion, etc., nicht leicht zu beschädigen.
2. Anpassungsfähigkeit an die Umwelt
Gute wasserdichte Leistung: TNC-Anschlussanschluss ist Teil der Dichtungsstruktur, hat eine gute wasserdichte Leistung und eignet sich für einige Anwendungen im Außenbereich oder in feuchten Umgebungen.
Korrosionsbeständigkeit und Langlebigkeit: Edelstahl selbst weist eine gute Korrosionsbeständigkeit auf, außerdem kann die Oberfläche vernickelt sein,Vergoldung und andere Behandlungen zur weiteren Verbesserung der Korrosionsbeständigkeit und Abriebsbeständigkeit des Steckers, so dass die Lebensdauer verlängert wird.

Anwendung:
1. Kommunikationsfeld
Drahtlose Basisstation:Es wird verwendet, um die Basisstation Ausrüstung und Antenne zu verbinden, um die effiziente Übertragung von 5G und anderen drahtlosen Signalen und den stabilen Betrieb des Kommunikationsnetzes zu gewährleisten.
Mobiltelefon: Im Inneren des Mobiltelefons kann der TNC-Anschluss verwendet werden, um die Antenne mit dem HF-Modul auf dem Motherboard zu verbinden, um die 2. Funktion der drahtlosen Kommunikation des Mobiltelefons zu realisieren.
Positionierungs- und Überwachungsfeld
Satellitennavigationsmessantenne: In vielen Außenszenarien, wie z. B. geodätische Kartierung, Ozeanmessungen, seismische Überwachung, Brückendeformationsüberwachung usw.,TNC-Anschluss verbindet die Satellitennavigationsmessantenne mit dem externen Gerät, überträgt drahtlose Signale und versorgt mit Strom und kann Messungen und Positionierungen mit Zentimeterpräzision realisieren.
3Luft- und Raumfahrt
Flugsicherungssystem: Es wird für die Verbindung der zugehörigen Funkgeräte verwendet, um die Genauigkeit und Zuverlässigkeit der Luftverkehrskommunikation zu gewährleisten.Sicherstellung des sicheren Fluges von Luftfahrzeugen und der reibungslosen Flugverkehrskontrolle.

Anmerkung:
Wir haben über 10.000 Arten vonTNC-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
