TNC weiblicher gerader koaxaler RF-Anschluss für Leiterplatten

Großes Bild : TNC weiblicher gerader koaxaler RF-Anschluss für Leiterplatten Bestpreis

Produktdetails:

Herkunftsort:	aus China
Markenname:	ELT (Elite)
Zertifizierung:	ISO-9001-2015
Modellnummer:	TNC-50KFD21

Zahlung und Versand AGB:

Min Bestellmenge:	100
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	TNC Rf-Verbindungsstück	Plattierung:	mit einer Breite von nicht mehr als 15 mm
Impedanz:	50Ω	Haltbarkeit:	500 Zyklen
Kontaktmaterial:	Messing, BECU	Material:	mit einer Breite von nicht mehr als 20 mm
Konstruktionsstandard::	IEC 60169-17	Typ:	Gerade.
Hervorheben:	Koaxialstecker PWB-Brett Rfs , Zuverlässiger koaxaler HF-Anschluss , Hochleistungs-RF-Koaxialanschluss

TNC weiblicher gerader koaxaler RF-Anschluss für Leiterplatten

TNC-Produkt der Serie ist als Gewindeversion des BNC-Anschlusses konzipiert, die TNC-HF-Anschlüsse verfügen über Schraubfäden für die Paarung.mit einem Durchmesser von mehr als 50 mm,Bei TNC-Anschlüssen, die von DC-11GHz aus funktionieren, gibt es zwei Arten von TNC-Anschlüssen: Standard- und Umkehrpolarität. Diese kostengünstigen Anschlüsse verwenden typischerweise Druckguss- und Formkomponenten.Während die Leistung nicht mit den industriellen oder hochwertigen Qualitätsprodukten übereinstimmtDiese Steckverbinder eignen sich hervorragend für eine Vielzahl von kommerziellen Anwendungen.Zur Verfügung stehen auch Umkehrpolarität und 75 Ohm TNC.

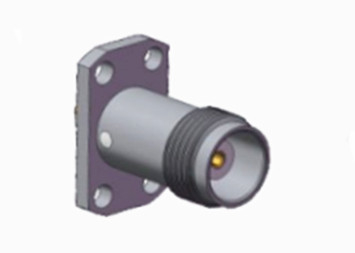

TNC weiblicher gerader koaxaler RF-Anschluss für Leiterplatten 0

Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Elektrische Eigenschaften
Impedanz	50Ω
Frequenzbereich	DC ~ 4 GHz
Nennspannung	2500VRMS (höchster Meeresspiegel)
Dielektrika Spannungswiderstand	750VRMS (höchster Meeresspiegel)
Isolierwiderstand	≥ 2000MΩ
Kontaktwiderstand	Außenleiter	≤ 6mΩ
	Zentralleiter	≤ 1,5 mΩ
VSMR	≤ 13

Mechanische Spezifikation

Konstruktionsstandard	IEC 60169-17
RoHS-konform	- Ja, das ist es.
Kontaktauflösung mit dem Zentrum	Krampfadern
Endung des externen Kontakts	Krampfadern
Paarungszyklen	500Zyklen
Kontaktaufbewahrung	10N min
Kabelbindung	100 N min
Kraft der Paarung	13.6N max.
Entkopplungskraft	13.6N max.

Umweltspezifikation:

Betriebstemperatur

-30 bis +70°C

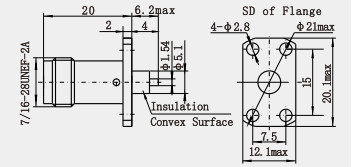

Detaillierte Zeichnung

TNC weiblicher gerader koaxaler RF-Anschluss für Leiterplatten 1
Eigenschaften:
Kompakte Größe: TNC-Anschlüsse sind kleine Koaxialanschlüsse, die wenig Platz beanspruchen und daher leicht zu installieren und auf Leiterplatten zu leiten sind, insbesondere für Geräte mit Platzbeschränkungen.
Vielfalt der Polarität: Es gibt Standardpolarität und umgekehrte Polarität,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Anwendung:
Bluetooth- und GPS-Komponenten: Als Schnittstelle für die Übertragung von HF-Signalen gewährleistet sie den normalen Betrieb der Bluetooth-Kommunikation und der GPS-Positionierungsfunktion,so dass das Gerät Bluetooth-Signale sowie Positionsinformationen genau empfangen und senden kann.
Netzwerkgeräte: In Routern, Switches und anderen Netzwerkgeräten verwenden einige Teile, die drahtlose Kommunikation beinhalten, TNC-Anschlüsse für die Verbindung, um Datenübertragung und -austausch zu realisieren.
Antennenstütze: Die Verbindung zwischen Antennenstütze und Antenne verwendet manchmal einen TNC-Anschluss, der eine stabile Signalübertragung realisieren und auch eine Rolle bei der mechanischen Fixierung spielen kann.

Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
