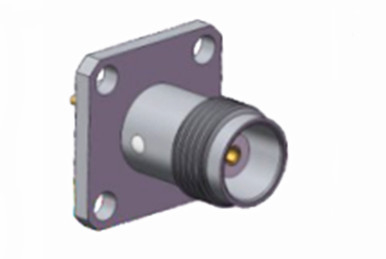

Hochleistungs-TNC-Frauenhermetische Gerade-RF-Koaxialverbindung für PCB-Anwendungen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Rf-Verbindungsstück | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | mit einer Breite von nicht mehr als 20 mm |
| Konstruktionsstandard:: | IEC 60169-17 | Typ: | Gerade. |
| Hervorheben: | Hermetisch geradliniger koaxaler HF-Anschluss,PCB-Anwendungen RF-Koaxialanschluss |
||
Hochleistungs-TNC-Frauenhermetische Gerade-RF-Koaxialverbindung für PCB-Anwendungen
Die TNC-Serie stellt eine Gewindeentwicklung des BNC-Anschlusses dar, der durch seine Schraubgewindeverknüpfung gekennzeichnet ist.und wasserdichte Steckverbinder bieten eine einheitliche Impedanz und Funktion von 50 Ohm im DC bis 11 GHz-SpektrumEs gibt zwei Varianten des TNC-Anschlusses: Standard- und umgekehrter Polarität.die möglicherweise nicht mit der Leistung von Industrie- oder Premiumprodukten übereinstimmenTNC-Anschlüsse werden häufig in Antennenanschlüssen eingesetzt und finden große Anwendungen in der Avionik, Kommunikation und verschiedenen Industriezweigen.auch die umgekehrte Polarität und die 75-Ohm-Versionen des TNC-Anschlusses sind verfügbar.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Umweltspezifikation:
| Betriebstemperatur | -30 bis +70°C |

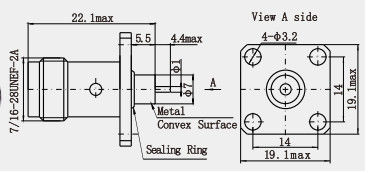

Detaillierte Zeichnung
Eigenschaften:
Anpassungsfähigkeit an die Umwelt
Hochwertige Materialien: in der Regel aus Messing oder Edelstahl, die Oberfläche kann nickel- oder vergoldet sein, um die Korrosionsbeständigkeit zu verbessern und die Lebensdauer zu verlängern,Einige Steckverbinder sind auch wasserdicht., staubdicht und andere Eigenschaften, geeignet für Außen- oder raue Umgebungen.
Breiter Temperaturbereich: Der Betriebstemperaturbereich ist in der Regel breit, zum Beispiel können einige Steckverbinder im Temperaturbereich von -65 °C bis +165 °C normal arbeiten.die Anforderungen an den Einsatz in verschiedenen Umgebungen zu erfüllen.
Anwendung:
1. Positionierungs- und Überwachungsfeld
Satellitennavigationsmessantenne: In vielen Außenszenarien wie geodätischer Kartierung, Meeresmessung, seismischer Überwachung, Überwachung der Brückendeformation usw.der TNC-Anschluss verbindet die Satellitennavigationsmessantenne mit externen Geräten, überträgt drahtlose Signale und versorgt mit Strom und kann Messungen und Positionierungen mit Zentimeterpräzision realisieren.
2Luft- und Raumfahrt
Flugsicherungssystem: Es wird für die Verbindung der zugehörigen Funkgeräte verwendet, um die Genauigkeit und Zuverlässigkeit der Luftverkehrskommunikation zu gewährleisten.Sicherstellung des sicheren Fluges von Luftfahrzeugen und der reibungslosen Flugverkehrskontrolle.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
