BMA Weibliche Messing-Schnittstelle Mikrostrip-RF-Koaxialanschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Hervorheben: | Mikrostrip-RF-Koaxialanschluss,Weibliche Messing-RF-Koaxialverbindung,BMA-RF-Koaxialanschluss |
||

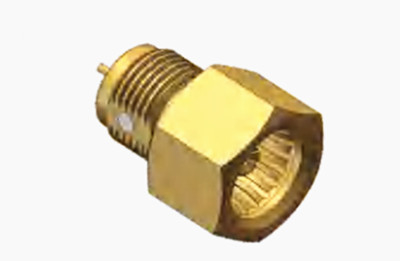

BMA Weibliche Messing-Schnittstelle Mikrostrip-RF-Koaxialanschluss
Die BMA-Serie stellt eine Kategorie von Blind-Matte-Anschlüssen dar, die sorgfältig nach der Norm IEC1169-33 hergestellt wurden.Diese Steckverbinder gewährleisten einen zuverlässigen Kontakt und weisen verbesserte elektrische Eigenschaften auf.Ein wesentlicher Vorteil liegt in ihrer Fähigkeit, sowohl axial als auch radial zu schweben, in Verbindung mit einem minimalen Abstand zwischen den einzelnen Kontakten und einer leichten Zusammensetzung.so dass sie sich ideal für den Einsatz im Blindpaar von Fahrgestellgehäusern eignen.
Die BMA-Serie, die in modularen Anschlüssen für Fahrgestellschränke weit verbreitet ist, bietet die Austauschbarkeit mit internationalen Gegenstücken und erleichtert schnelle Ein- und Ausschaltverfahren.Diese Steckverbinder sind im Bereich der Funkgeräte und -geräte weit verbreitet., wo sie zuverlässige Verbindungen für Koaxialkabel herstellen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, aus rostfreiem Stahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. Verbindungsmethoden: allgemeine Schweißart, Schnappart usw. Die geschweißte Verbindung ist fest und zuverlässig, geeignet für den langfristigen Gebrauch; der Schnappart ist leicht einzusetzen und schnell zu entfernen,mit einer Breite von mehr als 20 mm,.
2. Haltekraft: Die Haltekraft des Mittelpins ist besser, um sicherzustellen, dass der Stecker beispielsweise beim Gebrauch nicht leicht locker wird oder abfällt,Es gibt BMA-Anschluss-Zentrumspin-Haltekraft größer als 20N.
3. Haltbarkeit: lange mechanische Lebensdauer, in der Regel mindestens 500-mal so viele Steck- und Absteckvorgänge, einige hochwertige Produkte sind langlebiger.
4. Kompakt: Der BMA-Anschluss ist ein Miniatur-Push-In-Anschluss, kompakt, geeignet für Geräte mit begrenztem Platz.
Anwendung:
1. Kommunikationsfeld: In der Kommunikationsbasisstation wird es verwendet, um HF-Modul, Antenne und andere Geräte zu verbinden, um die Übertragung von Hochfrequenzsignal zu realisieren.Seine gute elektrische Leistung und seine mechanische Stabilität können eine stabile Übertragung von Kommunikationssignalen gewährleisten, Signalverluste und -störungen zu reduzieren und die Kommunikationsqualität zu verbessern.
2Radarsystem: Im Radarsystem kann es verwendet werden, um die verschiedenen Komponenten des Radars, wie Sender, Empfänger, Antenne usw., zu verbinden, um die Übertragung von Mikrowellensignalen zu erreichen.Da ein Radarsystem eine hohe Zuverlässigkeit und Stabilität der Signalübertragung erfordertDie kleine Größe, das geringe Gewicht, die gute elektrische Leistung und die Schwingungs- und Stoßschutzfähigkeit des weiblichen Mikrobandanschlusses von BMA ermöglichen es, die strengen Anforderungen des Radarsystems zu erfüllen.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
