Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
---|---|---|---|
Durability: | 500 Cycles | Contact material: | Brass, BeCu |
Material: | Brass | Design Standard:: | IEC 1169-33 |
Type: | Straight | Gender: | Female |
Hervorheben: | Flanschmontierte RF-Koaxialverbindung |

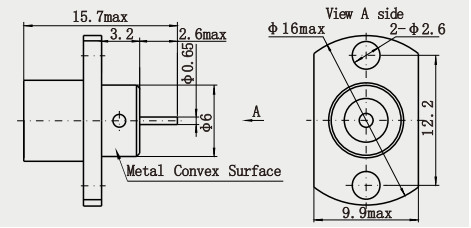

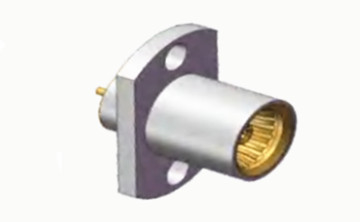

BMA Weibliche Edelstahlgehäuse Flansche Montage RF Koaxialanschluss
Die BMA-Serie ist eine Kategorie von Blind-Matte-Anschlüssen, die sorgfältig nach der Norm IEC1169-33 hergestellt wurden.Diese Steckverbinder gewährleisten einen zuverlässigen Kontakt und weisen verbesserte elektrische Eigenschaften auf.Ein wesentlicher Vorteil dieses Steckers liegt in seiner Fähigkeit, sowohl axial als auch radial zu schweben, in Verbindung mit einem minimalen Abstand zwischen den einzelnen Steckern und einem leichten Charakter.die geeignet ist für die Anwendung von Blind-Matching-Anwendungen innerhalb von FahrgestellschränkenDie BMA-Serie, die in modularen Anschlüssen für die Montage von Fahrgestellschränken weit verbreitet ist, bietet die Austauschbarkeit mit internationalen Gegenstücken und erleichtert so eine schnelle Anbindung und Trennung.Sie werden häufig bei der Verbindung von Koaxialkabeln in Funkgeräten und -instrumenten verwendet..
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
Elektrische Eigenschaften | ||
Impedanz | 50 Ohm | |
Frequenzbereich | Gleichspannung ~ 18 GHz | |
Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
Isolierwiderstand | ≥ 5000 MOhm | |
Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
Zentralleiter | ≤ 0,5 mOhm | |
VSMR | ≤ 13 |
Einzelheiten zum Produkt
Material- und mechanische Eigenschaften | |||
Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
Schale / Gehäuse | Messing, aus rostfreiem Stahl | mit einer Breite von nicht mehr als 15 mm | |
mit einer Breite von nicht mehr als 15 mm | PTFE | ||
Siegelring | Silikonkautschuk | ||
Haltbarkeit | 500 Zyklen |
RoHS-konform | - Ja, das ist es. |
Paarungszyklen | 500Zyklen |
Kontaktaufbewahrung | 10N min |
Kabelbindung | 100 N min |
Kraft der Paarung | 0.6N max. |
Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
Betriebstemperatur | -55 bis +155°C |
IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. Haltbarkeit: Lange mechanische Lebensdauer, kann im Allgemeinen mindestens 500-mal die Anzahl der Steck- und Absteckungen aushalten, einige hochwertige Produkte mit höherer Haltbarkeit.
2. Kompakt: Der BMA-Anschluss ist ein Miniatur-Push-In-Anschluss, kompakt, geeignet für Geräte mit begrenztem Platz.
Anpassungsfähigkeit an die Umwelt
3Temperaturbereich: in der Lage, in einem breiten Temperaturbereich, in der Regel zwischen -55°C und +125°C, oder sogar einem größeren Temperaturbereich zu arbeiten, und kann sich an eine Vielzahl von rauen Umweltbedingungen anpassen.
4. Schwingungs- und Stoßbeständigkeit: Eine gute Schwingungs- und Stoßbeständigkeit kann bei starken Schwingungen und extremen Temperaturbedingungen eine stabile Verbindungsleistung beibehalten,für die Luft- und Raumfahrt geeignet, und andere Bereiche.
Anwendung:
1. Prüf- und Messgeräte: Für die Verbindung von Prüfgeräten und Geräten, wie z. B. Vektornetzanalysatoren, Spektrumanalysatoren, Signalgeneratoren usw.In diesen Prüf- und Messgeräten, können weibliche Mikrobandanschlüsse mit BMA eine präzise Signalverbindung gewährleisten, um die Genauigkeit und Zuverlässigkeit der Testergebnisse sicherzustellen.
2Andere Bereiche: Es hat auch eine breite Palette von Anwendungen in einigen miniaturisierten elektronischen Geräten und Mikrowellenkomponenten.Filter und andere Mikrowellengeräte, werden sie verwendet, um verschiedene Schaltkreismodule zu verbinden, um die Verarbeitung und Übertragung von Mikrowellensignalen zu realisieren.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
