BMA Female Straight High Perfoemance RF Coaxial Connector mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Hervorheben: | Weiblicher gerader koaxaler HF-Anschluss,Hochleistungs-RF-Koaxialanschluss,Mikrostrip-RF-Koaxialanschluss |
||

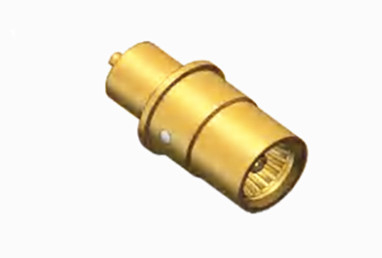

BMA Female Straight High Perfoemance RF Coaxial Connector mit Mikrostrip
Die BMA-Serie ist eine Kategorie von Blind-Mat-Anschlüssen, die sorgfältig nach den Normen IEC1169-33 entwickelt und hergestellt wurde.Diese Steckverbinder sorgen für einen festen Kontakt und weisen außergewöhnliche elektrische Eigenschaften auf.Ein bemerkenswerter Vorteil liegt in ihrer Fähigkeit, sowohl axial als auch radial zu schwimmen, in Verbindung mit dem minimalen erforderlichen Paarungsraum und einem leichten Aufbau.die sie ideal für die Anwendung in der Blindpaarung von Fahrgestellschränken machenBMA-Anschlüsse, die in der Modulverbindung innerhalb von Fahrgestellschränken weit verbreitet sind, bieten Austauschbarkeit mit internationalen Gegenstücken desselben Typs.Erleichterung des schnellen Einsatzes und EntlassensSie sind geschickt darin, Verbindungen für Koaxialkabel in Funkgeräten und -instrumenten herzustellen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 0,3 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

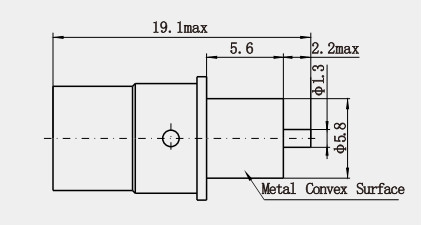

Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. Einfach zu verbinden: Die Schnittstelle des BMA-Konnektors nimmt die Luft-Schnittstelle an, die schnell ohne Werkzeuge verbunden und getrennt werden kann, was die Arbeitseffizienz verbessert.
2. Weite Anwendungsbreite: BMA-Anschlüsse werden in verschiedenen Verbindungen in modularisierten Komplettprodukten wie Hochgeschwindigkeits- und Hochdichte-Panels,Hochgeschwindigkeits-digitale Signalsysteme, Radarsysteme mit Phasen-Array, HF-Hintergrund- und Hintergrundanlagen usw.
3. Sehr anpassungsfähig: Gemäß unterschiedlichen Anwendungsanforderungen können BMA-Anschlüsse mit verschiedenen Installationsmethoden und Kabellängen angepasst werden, um spezifische Nutzungsanforderungen zu erfüllen.
Anwendung:
1. Elektronische Gegenmaßnahmen:
In elektronischen Gegenmaßnahmen wird es verwendet, um verschiedene Aufklärungs-,Stör- und Störschutzgeräte, um sicherzustellen, dass das System in einer komplexen elektromagnetischen Umgebung normal funktioniert und die Wirkung und Fähigkeit elektronischer Gegenmaßnahmen verbessert wird.
2Prüf- und Messgeräte:
Bei HF-Prüfgeräten können BMA-Anschlüsse verwendet werden, um die Ausrüstung unter Prüf- und Prüfgeräten, wie z. B. Vektornetzanalysatoren, Spektrumanalysatoren usw., zu verbinden.um die genaue Übertragung der Prüfsignale und die Genauigkeit der Messergebnisse sicherzustellen,Seine hervorragenden elektrischen und mechanischen Eigenschaften können den Anforderungen an hochpräzise Prüfungen gerecht werden.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
