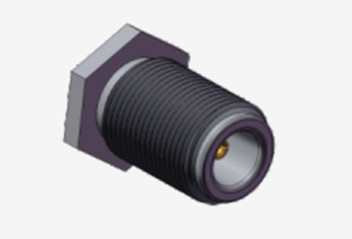

N weibliche Nickelplattierte Frequenzkoaxiale Verbindung mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Geschlecht: | Weiblich | Frequenzbereich: | DC~11GHz |
| Modell: | N-KYD17 | Impedanz: | 50Ω |
N weibliche Nickelplattierte Frequenzkoaxiale Verbindung mit Mikrostrip
Typ-N-Steckverbinder verfügen über Gewinde-Schnittstellen, die eine sichere Kopplung gewährleisten, kombiniert mit außergewöhnlicher Schwingungsbeständigkeit und optimierter elektrischer Leistung.Während ihr typischer Frequenzbereich bis zu 11 GHz reicht, unterstützen unsere fortschrittlichen Modelle den Betrieb bis zu 18 GHz.Diese Steckverbinder zeigen eine große Kompatibilität mit verschiedenen Arten von HF-Kabeln und werden in vielen Branchen eingesetzt, einschließlich Luft- und Raumfahrttechnik, Radarsysteme, Mikrowellentechnologie, digitale Telekommunikation und Hochfrequenzprüfgeräte.
Wir bieten vollständig anpassbare Type-N-Anschlüsse und Adapter, die auf verschiedene Spezifikationen zugeschnitten sind.Unsere Lösungen können exakt so konzipiert werden, dass sie Ihren individuellen Anwendungsbedürfnissen entsprechen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing, Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

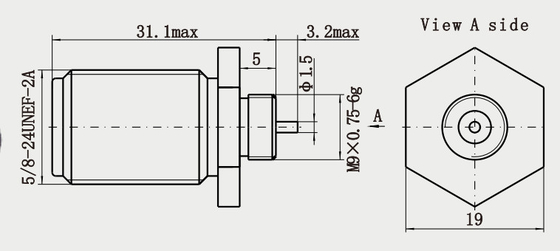

Detaillierte Zeichnung
Eigenschaften:
1. Vereinbarkeit und Flexibilität
Für eine Vielzahl von Kabeln geeignet: es kann mit Halbflexikabeln, Halbstarren Kabeln, Flexikabeln usw. abgestimmt werden, die verschiedene Anwendungsszenarien abdecken (z. B. Prüfgeräte, Basisstationen,Radarsysteme).
Anpassung: Der Schnittstellentyp, der Frequenzbereich, das Material (z. B. korrosionsbeständiges Edelstahl), die Oberflächenbehandlung (z. B. vergoldet, rhodiumbeschichtet) können nach Maßgabe der Anforderungen angepasst werden.
2Typische Anwendungsfälle
Kommunikationsfeld: Mikrowellenkommunikation, Satellitenkommunikation, 5G/6G-Basisstation, Glasfaser-Antennenverbindung.
Prüfung und Messung: HF-Schnittstelle des Vektornetzanalysators, des Spektrumanalysators, des Signalgenerators und anderer Geräte.
Verteidigung und Luft- und Raumfahrt: Radarsysteme, elektronische Kriegsausrüstung, Luftkommunikation, Raketenführungssysteme.
Industrie- und wissenschaftliche Forschung: HF-Experimente, Mikrowellengeräte, Hochgeschwindigkeitsübertragung in Hochleistungs-Rechenzentren.
Anwendungen:
1Verteidigung und Luft- und Raumfahrt
Radarsysteme: zur Anbindung von Radar-Empfängermodulen und -Antennen verwendet, die sich an die Anforderungen der Hochleistungs- und Hochfrequenzsignalübertragung anpassen14.
Elektronische Kriegsgeräte: In militärischen Kommunikations- und Störsystemen bieten N-Steckverbinder zuverlässige Verbindungen, die schwingungsbeständig, wasserdicht und staubdicht sind14.
Avionikgeräte: in Luftfahrtkommunikations- und Navigationssystemen eingesetzt, die sich an extreme Temperaturen und mechanische Schockumgebungen anpassen14.
2Industrie und Forschung
Mikrowellen-Experimente und HF-F&E: Unterstützung der Hochfrequenzsignalprüfung und der Integration von Geräten in Laborumgebungen, wie z. B. Antennenkonstruktion und Materialanalyse14.
Hochleistungsdatenzentren: für Hochgeschwindigkeits-HF-Verbindungen zwischen Servern und Kommunikationsgeräten zur Sicherstellung der Signalintegrität4.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
