Messing BMA Weibliche 4-Loch-Flanche Hochleistungs-RF-Koaxialanschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | BMA-HF-Anschluss | Plattierung: | Vernickeln Sie,/das überzogene Gold |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | mit einer Breite von nicht mehr als 20 mm | Konstruktionsstandard:: | Iec 1169-33 |
| Typ: | Gerade. | Geschlecht: | Weiblich |
| Hervorheben: | Hochleistungs-RF-Koaxialanschluss,Messing-Koaxialstecker Rfs,4-Loch-RF-Koaxialanschluss |
||

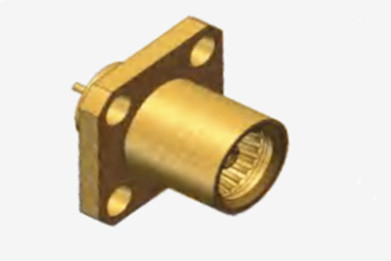

Messing BMA Weibliche 4-Loch-Flanche Hochleistungs-RF-Koaxialanschluss
Die BMA-Serie stellt einen Blindmat-Anschluss dar, der sorgfältig in Übereinstimmung mit der Norm IEC1169-33 entwickelt und hergestellt wurde.es sorgt für eine zuverlässige Konnektivität neben verbesserten elektrischen EigenschaftenEin wesentlicher Vorteil dieses Steckers liegt in seiner Fähigkeit, sowohl axial als auch radial zu schweben, was durch den minimalen Abstand zwischen jedem Kontaktpunkt und seine leichte Konstruktion erleichtert wird.Ideal für Anwendungen, bei denen eine Blindpaarung innerhalb der Gehäuse erforderlich ist.
Die BMA-Serie, die häufig in modularen Verbindungen für Fahrgestellschränke eingesetzt wird, bietet eine Kompatibilität mit internationalen Gegenstücken und ermöglicht schnelle Ein- und Ausschaltverfahren.Diese Steckverbinder werden häufig bei der Einrichtung von Koaxialkabelverbindungen in Funkfrequenzgeräten und hochentwickelten Instrumenten verwendet., was ihre Vielseitigkeit und Zuverlässigkeit in Hochfrequenzkommunikationssystemen unterstreicht.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

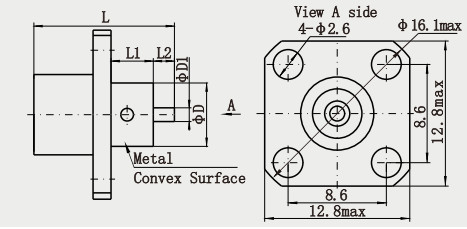

Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, aus rostfreiem Stahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1Kleine Größe: Mit ultra-kompakter Blindsteckdose und Schiebe-In-Konstruktion ist die Größe im Vergleich zu einigen anderen traditionellen HF-Koaxialanschlüssen kleiner,besonders geeignet für den Einsatz in Raumbeschränkungen, wie z.B. integrierte Gebiete mit hoher Dichte in moderne Kommunikationsgeräte.
2. Zuverlässiger Kontakt: kann eine gute elektrische Verbindung gewährleisten, den Kontaktwiderstand reduzieren, die Stabilität und Genauigkeit der Signalübertragung gewährleisten, Signalverlust und -reflexion reduzieren.
3. ausgezeichnete mechanische und elektrische Leistung: hat eine gute mechanische Festigkeit und Stabilität und kann einem gewissen Grad an körperlicher Belastung und Umweltveränderungen standhalten.seine ausgezeichnete elektrische Leistung, wie hoher Isolierwiderstand, starke dielektrische Widerstandsspannung, Niederspannungs-VSWR usw., können die Übertragungsqualität von Hochfrequenzsignalen effektiv gewährleisten.
Anwendung:
1. Baustationskonstruktion: In mobilen Kommunikationsbasestationen werden BMA-Frauen-Mikroband-RF-Koaxialanschlüsse verwendet, um verschiedene HF-Ausrüstungen in der Basisstation, wie Leistungsverstärker, zu verbinden,Filter, Antennen usw., um die stabile Übertragung von Signalen und den effizienten Betrieb der Geräte zu gewährleisten.Die zuverlässige elektrische Leistung und die mechanische Stabilität können den Anforderungen der langen Zeit und der hohen Belastung in der Basisstation entsprechen.
2. Mikrowellenkommunikationssystem: Im Mikrowellenkommunikationssystem kann der Stecker verwendet werden, um Mikrowellentransceivermodule, Mischer,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
3. Satellitenkommunikation Erdstation: Im Satellitenkommunikationssystem wird der weibliche Mikroband-RF-Koaxialanschluss BMA verwendet, um die RF-Front-End-Geräte der Erdstation zu verbinden,zum Beispiel ein Geräuschverstärker, Up/Down-Wandler, Antennen-Feeder usw. sowie andere Geräte im Zusammenhang mit der Satellitenkommunikation, um die Qualität der empfangenen und gesendeten Satellitensignale zu gewährleisten.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
