N Weiblicher Schott RF Koaxialanschluss Hochleistungsanschluss für Kommunikation
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Geschlecht: | Weiblich | Dichtung: | Silikonkautschuk |
| Haltbarkeit: | 500 Zyklen | Körpergestaltung: | Gerade. |

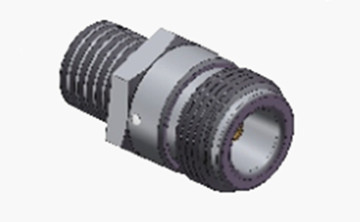

N Weiblicher Schott RF Koaxialanschluss Hochleistungsanschluss für Kommunikation
N-Typ-Anschlüsse sind Koaxialanschlüsse mit Gewindeanbindung, die für ihre hervorragenden Antivibrationsfähigkeiten und elektrischen Eigenschaften bekannt sind und in der Regel einen Frequenzbereich von bis zu 11 GHz unterstützen.Unsere fortschrittlichen Steckverbinder erweitern diesen Bereich auf 18 GHz.Sie eignen sich für verschiedene Arten von HF-Kabeln und werden häufig in Bereichen wie Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowellen und digitale Kommunikation, Prüf- und Messgeräte,unter anderemWir bieten kundenspezifische Dienstleistungen für verschiedene N-Typ-Anschlüsse und Adapter an, um spezifische Kundenanforderungen zu erfüllen, einschließlich gerader oder rechtwinkliger Konfigurationen,Optionen für die Befestigung von Flanschen oder Schotte.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |

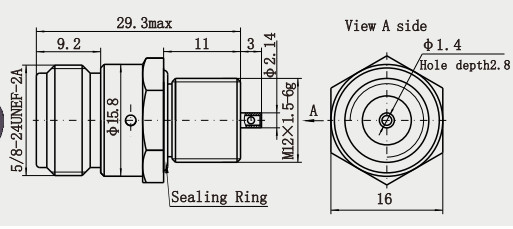

Detaillierte Zeichnung
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |
Eigenschaften:
1. geringer Verlust: Verwendung von hochwertigen Materialien und präzisen Fertigungsprozessen, der Verlust bei der Signalübertragung ist extrem gering,die zur Verbesserung der Effizienz und Qualität der Signalübertragung beiträgt.
2. hohe Abschirmung: die Hülle besteht in der Regel aus Metall mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
3. Starke Haltbarkeit: Nach spezieller Behandlung und Prüfung kann es unter rauen Umweltbedingungen (wie hohe Temperatur, niedrige Temperatur, Feuchtigkeit usw.) stabil arbeiten.) und hat eine lange Lebensdauer.
4. Gute Kompatibilität: Kompatibel mit vielen Arten von Kabeln, einschließlich halbriger Kabel und flexibler Kabel usw., wodurch sie in praktischen Anwendungen breiter anwendbar ist.
Anwendungen:
1. geringer Verlust: Verwendung von hochwertigen Materialien und präzisen Fertigungsprozessen, der Verlust bei der Signalübertragung ist extrem gering,die zur Verbesserung der Effizienz und Qualität der Signalübertragung beiträgt.
2. hohe Abschirmung: die Hülle besteht in der Regel aus Metall mit guter elektromagnetischer Abschirmung,mit einer Breite von mehr als 20 mm,.
3. Hohe Haltbarkeit: Nach spezieller Behandlung und Prüfung kann es unter rauen Umgebungsbedingungen (wie hohe Temperatur, niedrige Temperatur, Feuchtigkeit usw.) stabil arbeiten und hat eine lange Lebensdauer.
4. Kompatibilität: Kompatibel mit vielen Arten von Kabeln, einschließlich Halbsteifkabeln und flexiblen Kabeln usw., wodurch sie in praktischen Anwendungen breiter anwendbar ist.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| MCX/MMCX HF-Anschluss |
| Wellenführer zum Koaxialadapter |
| TNC-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| SMA/SSMA-HF-Anschluss |
| Mikrowellen-Rotationsverbindungen |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
