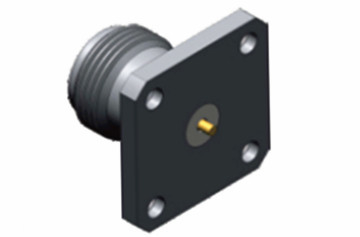

4-Loch Flansche N-Serie weibliche RF-Koaxial für Kommunikationsanwendungen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KFD490-H | Geschlecht: | Weiblich |
| Isolierwiderstand: | ≥ 500 MΩ | Versuchen: | ≤ 13 |
4-Loch Flansche N-Serie weibliche RF-Koaxial für Kommunikationsanwendungen
N-Typ-Anschlüsse gehören zu den Koaxalanschlüssen mit Gewindeanbindung und verfügen über eine hervorragende Antivibrationsfähigkeit und elektrische Eigenschaften.Aber wir können auch Produkte mit einem erweiterten Frequenzbereich von bis zu 18 GHz anbietenDiese Steckverbinder sind mit verschiedenen Arten von HF-Kabeln kompatibel und werden in Bereichen wie Luftfahrt, Raumfahrt, Radar, Mikrowelle und digitale Kommunikation weit verbreitet.mit einer Breite von mehr als 20 mm,Wir bieten maßgeschneiderte Dienstleistungen für verschiedene Arten von N-Anschlüssen und Adaptern nach den spezifischen Anforderungen der Kunden, einschließlich gerader oder rechten Winkel-Typen,Optionen für die Befestigung von Flanschen oder Schotte.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Das ist Brass.
mit einer Breite von nicht mehr als 15 mm |
| Weiblich | Phosphor Bronze,
mit einer Breite von nicht mehr als 15 mm |
|
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl |
mit einer Breite von nicht mehr als 15 mm |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

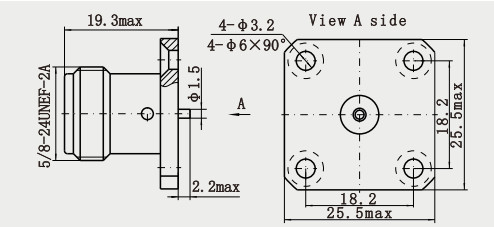

Detaillierte Zeichnung
Eigenschaften:
1. Gewindeverbindung: Dies ist das hervorstechendste äußere Merkmal von Anschlüssen des Typs N,mit einer Breite von mehr als 20 mm,Diese Art von Verbindung ist nicht nur stark, sondern auch leicht zu handhaben und kann schnell angeschlossen und abgeschaltet werden.die es für Szenarien geeignet macht, die häufige Verbindungen und Trennungen erfordern.
2. Verschiedene Formen und Endmethoden: Es gibt verschiedene Formen, z. B. gerade oder rechtwinklige Art, 4-Loch-Flansch-Typ, Press-In-Typ, Schottentyp, 2-Loch-Paneltyp, 4-Loch-Paneltyp,oder ohne BelastungEs gibt auch zahlreiche Abschlussmethoden, wie Snap-in/Weld, Snap-in/Weld (statischer Kontakt), Crimp/Weld, Feldwechselart, Schweißart oder Schweißart.
Anwendungen:
1. Kabelfernsehsystem: Im Kabelfernsehnetzwerk werden N-Anschlüsse häufig verwendet, um Koaxialkabel und verschiedene Geräte wie TV-Set-Top-Boxen, Front-End-Verstärker, Filialverteiler usw. zu verbinden.75Ω N-Anschlüsse werden häufig in Kabelfernsehsystemen verwendet, die eine hochwertige Übertragung von Videosignalen gewährleisten und Signalverzerrungen und -interferenzen reduzieren können.
2- Funk- und Fernsehsender: In der Sendeausrüstung eines Funk- und Fernsehsenders wird ein Anschluss des Typs N zum Anschließen des Senders, des Antennen-Tuners, des Anschlusses des Anschlusses und des Anschlusses des Anschlusses verwendet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WSeine gute elektrische Leistung und seine mechanische Stabilität können den zuverlässigen Betrieb der Übertragungsgeräte und die stabile Übertragung von Signalen gewährleisten.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
