N mit Mikrostrip versehener koaxaler HF-Anschluss mit weiblicher Flansche
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Koaxiale RF-Steckverbinder des Typs N | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-KFD496 | Geschlecht: | Weiblich |

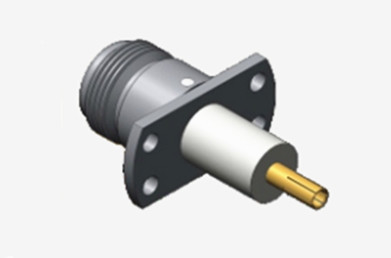

N mit Mikrostrip versehener koaxaler HF-Anschluss mit weiblicher Flansche
N-Typ-Anschlüsse sind präzise konstruierte, gedrehte Koaxial-Schnittstellen, die für ihre robuste Schwingungsbeständigkeit, ihre überlegene elektrische Leistung und ihre erweiterten Frequenzfähigkeiten bekannt sind.Während Standardmodelle typischerweise bis zu 11 GHz unterstützen, erreichen unsere fortschrittlichen Konfigurationen Betriebsbandbreiten von bis zu 18 GHz.Diese vielseitigen Steckverbinder bieten Platz für mehrere Arten von HF-Kabeln und sind integraler Bestandteil von Systemen mit hoher Zuverlässigkeit in der Luft- und Raumfahrttechnik, Radarnetze, Mikrowellen-Telekommunikation, digitale Datenübertragung und HF-Instrumentationsplattformen.Wir sind spezialisiert auf die Entwicklung von maßgeschneiderten N-Typ-Lösungen, um spezifische Anwendungsbedürfnisse und Umweltprobleme zu bewältigen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

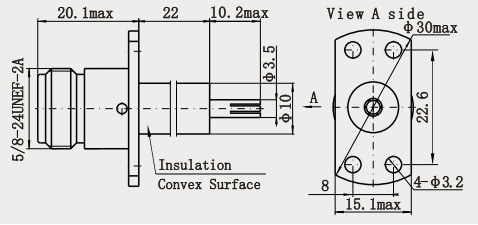

Detaillierte Zeichnung
Eigenschaften:
1. Gewindeverriegelungsmechanismus: mittelgroße Gewindeverbindung, feste Verbindung durch Drehverriegelung, starke Widerstandsfähigkeit gegen Vibrationen und Stoß, geeignet für raue Umgebungen124.
2Material und Haltbarkeit: Der Karosseriematerial besteht hauptsächlich aus Messing oder Edelstahl.und einige Hochleistungsmodelle sind vergoldet, um den Kontaktwiderstand zu verringern und die elektrische Leitfähigkeit und Korrosionsbeständigkeit zu verbessern125.
3- Vielseitiges Design: in männliche/weibliche, Standardpolarität/umgekehrte Polarität und Formen einschließlich gerader, rechtwinkliger, Paneltype (2 Löcher/4 Löcher), Flanschtyp usw.für unterschiedliche Anlagenanforderungen134.
Anwendungen:
1- Radarsystem: Transceivermodul für Flugradare und Schiffsradare mit hoher Frequenz (z.B. X/Ku-Band) und Schwingungsbeständigkeit.
2. Satellitenlast: Verbindung von Empfänger und Antenne in Satellitenkommunikationslast, widerstandsfähig gegen Raumstrahlung und Temperaturänderungen.
3Elektronische Kriegsgeräte: Übertragen von Hochfrequenzsignalen in Störgeräten und Aufklärungsgeräten, Anpassung an Hochleistungsimpuls-Szenarien.
Unbemannte Luftfahrzeuge und Luftfahrzeuge: HF-Verbindung in Flugkommunikations- und Navigationsgeräten.
Produktkatalog:
| HF-Adapter |
| HF-Kabelbaugruppen |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Wellenführer zum Koaxialadapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
