Platzersparnis oder Hochfrequenz-HF-Anschluss Hermetisch versiegelt CSMP-Männlich-Anschluss für PCB-Lötung

Produkteinführung:

Platzersparnis oder HochfrequenzCSMP RF Männlicher Stecker für PCB-Mount

Der CSMP-HF-Anschluss mit einem Zentralleiter aus vergoldeter Kovar-Legierung gewährleistet eine konsistente und zuverlässige Signalübertragung über einen breiten Frequenzbereich von 0,04 GHz bis 40 GHz.Dies macht es ideal für Hochfrequenzanwendungen, die Präzision und Stabilität erfordern.

Bei einem Dämmungswiderstand von ≥ 2000 MΩCSMPDer HF-Anschluss minimiert Signalverluste und hält die Signalintegrität auch unter schwierigen Bedingungen aufrecht, was zu seiner allgemeinen Zuverlässigkeit und Leistung in kritischen HF-Systemen beiträgt.

Der CSMP-HF-Anschluss ist mit einer Impedanz von 50Ω ausgelegt und entspricht der Impedanz der angeschlossenen Komponenten.Verringerung von Reflexionen und Signalverzerrungen für eine optimale Signalübertragung und maximale Effizienz des HF-Systems.

Der kompakte Formfaktor des CSMP-HF-Anschlusses, auch bekannt als Supper micro SMP, ist kleiner als der SSMP ((mini smp, smpm), was ihn für platzsparende Anwendungen perfekt macht.Seine geringe Größe unterstützt Hochdichteanlagen ohne Beeinträchtigung der Leistung, die eine vielseitige Lösung für moderne HF-Systeme bietet.

Zusammenfassend lässt sich sagen, dass der CSMP RF Connector überlegene Materialien, Präzisionstechnik und leistungsstarke Funktionen kombiniert und somit die ideale Wahl für verschiedene HF-Anwendungen darstellt.Ob für raumbeschränkte Umgebungen oder Hochfrequenzanwendungen, die SSMP- und CSMP-HF-Anschlüsse bieten eine zuverlässige Konnektivität und eine außergewöhnliche Signalintegrität.

Eigenschaften:

• Abendessen.Mikro-SMPMini-SMP-Design:Ideal für Anwendungen, die eine kompakte und leichte Steckverbinderlösung benötigen.
• Hochwertige Strukturen:Hergestellt in Xi'an, China, mit einem langlebigen Kovar-Alloy-Außenleiter mit Goldbeschichtung, der eine hervorragende Leitfähigkeit und Zuverlässigkeit gewährleistet.
• Breiter Frequenzbereich:geeignet für Hochfrequenzanwendungen im Bereich von 0,04 GHz bis 40 GHz.
• Hermetische Dichtung:Mit einer Temperatur von 1,01325 X 10-3 Pa.cm3/s bietet es eine dichte Dichtung, um das Leck von Gasen oder Flüssigkeiten zu verhindern und ist somit ideal für Umgebungen geeignet, die einen hohen Schutz vor Umweltfaktoren erfordern.
• Überlegene Isolierung:Glas (grün) Isolator, mit hervorragenden Isolationseigenschaften für eine zuverlässige Leistung unter schwierigen Bedingungen.

Technische Parameter:

Umriss AbmessungenCSMP RF Männlicher Stecker für PCB-Mount:

Schnittstelle zwischen den Schnittstellen:

CSMP-Mannanschluss (vollständige Entspannung) + CSMP-Frauenadapter + CSMP-Mannanschluss (glatter Durchgang)

Anwendungen:

DieHermetisch versiegelter CSMP-Anschlussist vielseitig einsetzbar und kann in

• Luft- und Raumfahrt
• Telekommunikation
• Luftfahrt
• Navigation
• Satelliten
• Radar
• Industrie und Elektronik

Seine kleine Größe, sein breiter Frequenzbereich und seine hermetische Dichtung machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen.

Anpassung:

Produktanpassungsdienste für CSMP-HF-Anschluss:

Produktanpassungsdienste sind für den Minitype SMP, den Mini-Size SMP und den Mini-Size SMP verfügbar.

MOQ: 200 Stück

Verpackung und Versand:

Dieser CSMP RF-Anschluss ist sorgfältig verpackt, um eine sichere Lieferung an Ihre Haustür zu gewährleisten.

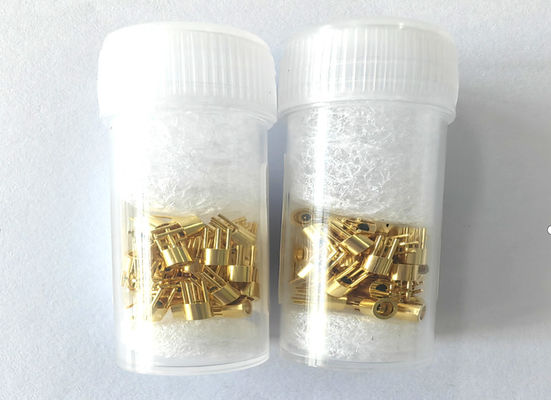

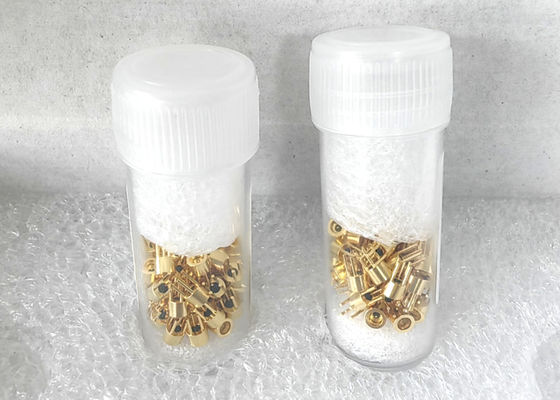

Verpackung:50 Stück/ Plastikflasche

Größe des Umkartons:21.5*15.5*12cm (0,040 CBM)

Hinweis: Der Außenkarton kann zwei kleine Kartons enthalten
